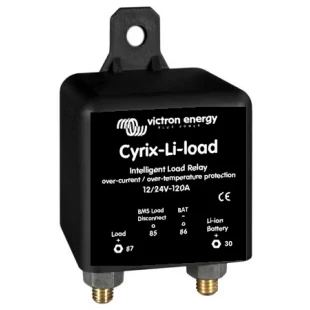

Victron Energy Cyrix-Li-load 12/24V-120A Intelligente Laadrelais 8719076022190

Cyrix-Li-load is een intelligent relais dat als tweede beschermingslinie dient voor LiFePO4-batterijen wanneer verbruikers zonder VE.Bus-connectie worden gebruikt. Het ontkoppelt bij een vrij zwevend regel-ingangssignaal en heraanschakelt pas nadat de accuspanning zich heeft hersteld en de restspanning van de BMS weer hoog genoeg is, wat aangeeft dat de accu wordt opgeladen. Het systeem eist meerdere herstartpogingen; na drie pogingen blijft het ontkoppeld totdat de spanning gedurende ten minste 30 seconden hoger blijft dan 13V (bij 26V of 52V voor zwaardere systemen). Voor nog lager energieverbruik kan ook een BatteryProtect worden toegepast. De Cyrix-Li-load heeft een compacte afmeting van 46 x 46 x 80 mm en weegt 0,11 kg.

Deze oplossing is geschikt als aanvullende beveiliging bij LiFePO4-systemen en werkt zonder VE.Bus wanneer verbruikers direct op de accu zijn aangesloten. De werking herhaalt zich met dezelfde regels: ontkoppelen bij vrij zwevende regelingssignaal en opnieuw inschakelen na herstel van de accuspanning, met meerdere pogingen en een duidelijke grens bij hogere spanningen gedurende minimaal 30 seconden.

Gebruik

1. Cyrix-Li-load ontkoppelt als de regel-ingangsspanning ‘free floating’ wordt.
2. Als de accuspanning zich na het ontkoppelen herstelt, stijgt de uitgangsspanning en koppelt de Cyrix-na 30 seconden weer aan.
3. Na 3 koppelpogingen blijft de Cyrix ontkoppeld totdat de accuspanning >13V (resp. 26V of 52V) is gedurende minstens 30 seconden.
4. Als alternatief kan een BatteryProtect gebruikt worden.
5. Victron Cyrix-Li-load wordt losgekoppeld wanneer het regelingssignaal vrij komt.
6. Als de batterijspanning herstelt na het loskoppelen zal, na 30 seconden, opnieuw inschakelen.
7. Na 3 pogingen tot opnieuw inschakelen blijft het uitgeschakeld totdat de batterijspanning >13V gedurende minstens 30 seconden heeft bedragen.
