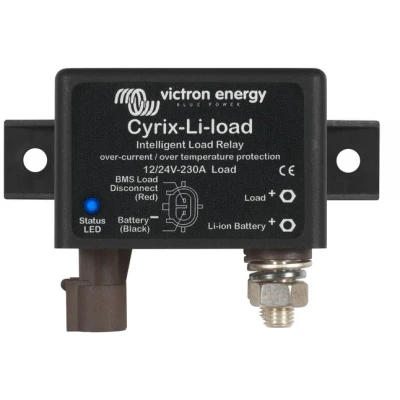

Cyrix Li load 24/48V 230A

Cyrix-Li-load is een intelligent relais dat dient als tweede beschermingslinie voor LiFePO4-accu’s tijdens gebruik van de Lithium-accu met verbruikers zonder VE.Bus-verbinding. Het relais schakelt automatisch parallell aan andere batterijen wanneer een van hen een bepaalde spanning bereikt, waardoor de systemen veilig blijven werken. Het ontkoppelt wanneer de regel-ingangsspanning ‘free floating’ wordt en herstelt de aansluiting na verloop van tijd onder specifieke omstandigheden. De unit heeft een compacte uitvoering met afmetingen van 65 x 100 x 50 mm en weegt ongeveer 0,27 kg. Deze modules leveren een robuuste oplossing voor betrouwbare batterijcontrole in 12/24V-systemen en kunnen indien gewenst in combinatie met andere beschermingstoepassingen worden ingezet.

De Cyrix-Li-load kan in sommige toepassingen ook in combinatie met BatteryProtect worden gebruikt, wat een voordeel oplevert van zeer laag energieverbruik. De leveranciersdocumentatie benadrukt de mogelijkheid van automatische parallelverbinding bij een specifieke spanningsdrempel en geeft aan dat dit product een krachtige, microprocessorgestuurde oplossing biedt voor Li-batterijbeveiliging.

Kenmerken

• Intelligent microprocessor controlled relais
• Tweede beschermingslinie voor LiFePO4-systemen
• Automatische parallel schakeling bij hoge spanning
• Ontkoppelt bij vrije ingangsspanning
• Voor 12/24V systemen, 230A
• Afmetingen 65 × 100 × 50 mm; gewicht 0,27 kg

Gebruik

1. De Cyrix-Li-load ontkoppelt zodra de regel-ingangsspanning free floating wordt.
2. Als de accuspanning herstelt en er geen andere belasting is, stijgt de BMS-uitgang en koppelt de Cyrix na 30 seconden weer aan.
3. Na 3 koppelpogingen blijft de Cyrix ontkoppeld totdat de accuspanning >13V (resp. 26V of 52V) is voor minstens 30 seconden.
4. Als alternatief kan BatteryProtect worden gebruikt (laag energieverbruik).
