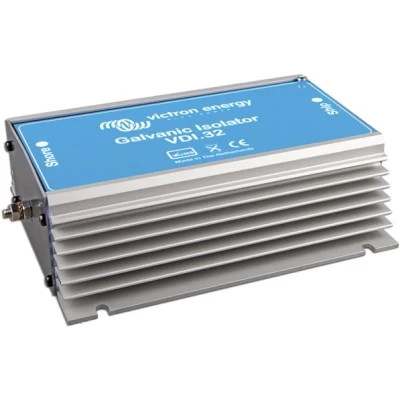

Galvanic Isolator VDI 32

De galvanische isolator is een elektrisch apparaat dat twee dioden bevat die antiparallel zijn geschakeld. In deze configuratie laten de dioden spanning door in beide richtingen, maar alleen als de spanning boven een bepaalde drempel uitkomt. De spanning waarbij een diode geleidt, ligt circa 1,4 Vdc. De isolator wordt direct achter de 230V aansluiting van het schip geïnstalleerd. De doorlaatspanning is hoger dan het potentiele verschil tussen metalen, waardoor deze spanning doorgaans niet voor geleiding zorgt en elektrolytische stroom wordt voorkomen. Mocht er toch een (hogere) foutspanning in het wisselstroomcircuit ontstaan, dan zullen de dioden de stroom doorlaten en zal de aardlekschakelaar de stroomkring verbreken. De isolator dient daarmee als bescherming tegen galvanische stroming tussen metalen delen aan bord en walstroom, en fungeert tevens als corrosiestopper door het elektronenpad tussen aarde en schip te controleren.

De Victron Galvanische Isolator VDI-32 voorkomt spanningsverschillen tussen metalen door een galvanische isolator tussen de walstroom aarde en het schip te plaatsen. Hierdoor wordt corrosie tegengegaan en worden potentiële corrosiepunten beperkt.

Kenmerken

• Twee antiparallel dioden inwendig
• Leidt pas bij circa 1,4 Vdc
• Installatie achter de 230V aansluiting
• Doorlaatspanning hoger dan potentieel verschil tussen metalen
• Voorkomt elektrolytische stroom tussen metalen
• Bij foutspanning in AC schakelt aardlekschakelaar
