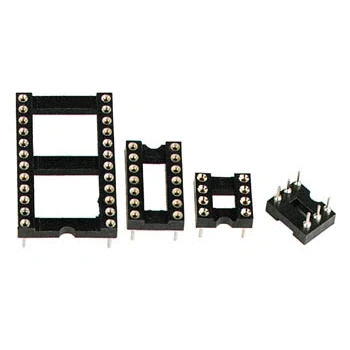

IC testvoet Tulp type HQ Products

Deze connector is ontworpen voor toepassingen die betrouwbaarheid en efficiëntie vereisen in een compact formaat. Met een diepte van 17,7 mm, een hoogte van 10,2 mm en een breedte van 10,1 mm, biedt deze connector een robuuste oplossing voor verschillende elektronische aansluitingen.

Technische specificaties

De connector heeft een totaal van 14 contacten en is gebouwd volgens standaarden die voldoen aan de DIL-afmetingen. De afmetingen van de contacten zijn als volgt:

• A: 17,7 mm
• B: 10,1 mm
• C: 7,62 mm

De materiaalkeuze bestaat uit glasgevulde polyester met een vertinde afwerking, wat zorgt voor een uitstekende duurzaamheid en betrouwbaarheid in verschillende omgevingen. Het contactmateriaal is koper dat bijdraagt aan een efficiënte geleiding.

Deze connector is geschikt voor toepassingen met een maximale nominale stroomsterkte van 3 A per contact, wat betekent dat het product verschillende elektrische componenten effectief kan ondersteunen. De contactweerstand bedraagt maximaal 10 mΩ, wat resulteert in een efficiënte elektrische verbinding.

Duurzaamheid en betrouwbaarheid

Het product is ontworpen voor een testspanning van 1000 V, en de minimale isolatieweerstand bedraagt 10.000 MΩ. Dit garandeert een veilige werking zelfs in uitdagende omstandigheden. Bovendien kan de connector functioneren binnen een werktemperatuurbereik van -55 °C tot +125 °C, waardoor het geschikt is voor gebruik in zowel koude als warme omgevingen. Het heeft ook een minimaal aantal bedrijfscycli van 100, wat zorgt voor een lange levensduur.

Elektrische prestaties

De connector is ontworpen met het oog op elektronische discontinuïteit, met een waarde van 1 µs, wat belangrijk is voor toepassingen waarbij snelle schakeltijden vereist zijn. De prijs-kwaliteitverhouding van deze connector is optimaal, gezien de prestaties en duurzaamheid die het biedt. De connector kan worden geïnstalleerd met een 'through hole'-montage, wat zorgt voor een veilige en stabiele plaatsing in elektronische circuits.

Met een "pitch" van 2,54 mm en een type contact van tulp, is deze connector uitermate geschikt voor gebruik in diverse elektronische toepassingen. De brandbaarheid van het product voldoet aan de UL 94 V-0-norm, wat aanvullende veiligheid biedt in dernier gebruikssituaties.

Kortom, deze connector combineert verschillende essentiële eigenschappen en prestaties die nodig zijn in moderne elektronische omgevingen, waardoor het een waardevolle toevoeging is voor elke technicus of engineer die op zoek is naar een betrouwbare en efficiënte oplossing.
