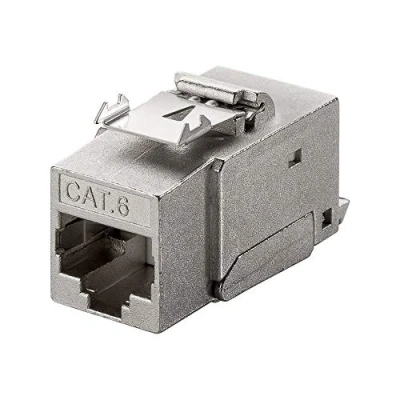

Keystone RJ45 Cat6 S/FTP

Met het Keystone-systeem ontstaat een modulair aansluitsysteem voor gestandaardiseerde connectoren en rechthoekige modulehouders met een steek van 14,9 × 17,0 mm. De connectoren zijn onderling uitwisselbaar en universeel toepasbaar, waardoor er geen grenzen zijn aan de installatie. Het kliksysteem ondersteunt meerdere technologieën: coaxiale bussen (IEC- of F-connectoren), RJ45-contrastekkers (CAT 5/6/6A), luidsprekeraansluitingen (RCA, schroef- of klemconnectors), USB, glasvezel en HDMI. De RJ45-contrastekker heeft een robuuste behuizing van gegoten zink en biedt trekontlasting via kabelbinder. De modulariteit is geschikt voor inbouw in modulaire verdeelborden tot 24 poorten en aansluitdozen en de verbindingen zijn TIA 568A/B gekleurd. De constructie ondersteunt PoE+ volgens IEEE 802.3at en heeft een maximale bandbreedte van 250 MHz. De behuizing is krokodil-type/klemlijst voor LSA-montage zonder gereedschap en de keystone is geschikt voor Cat6-velden, met STP-afscherming voor stabiele signaaloverdracht. Deze oplossingen vinden toepassing in laboratoria, werkplaatsen, home entertainment en netwerkinstallaties.

De systemen zijn universeel, uitwisselbaar en individueel configureerbaar, waardoor verschillende aansluittechnologieën naadloos gecombineerd kunnen worden. De keystone-modules zijn geschikt voor gebruik in patchpanelen en netwerkdozen, en bieden een robuuste constructie voor betrouwbare transmissie van elektrische of optische signalen.

• RJ45-aansluitingen zijn TIA 568A/B kleurgecodeerd
• Breedte 17 mm en STP-afscherming voor CAT6
• Klemmenstrook voor LSA-montage zonder gereedschap
• PoE+ compatibel volgens IEEE 802.3at
• Gegoten zink behuizing, krokodil-type
• Max. bandbreedte 250 MHz

Usage

1. Plaats de keystone in een lege modulekast of patchpaneel.
2. Sluit de gewenste connector aan via het kliksysteem.
3. Gebruik klemmenstrook voor LSA-montage zonder gereedschap.
4. Verbind PoE+ apparaten volgens IEEE 802.3at-normen.
