Metz data cd twisted pair 130b11d20002 e

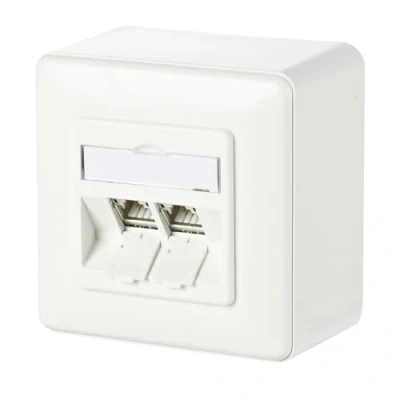

Metz Connect 130B11D20002-E is een modulaire aansluitdoos voor opbouw van een passieve netwerkinfrastructuur met hoge kwaliteitsnormen. De toepassing omvat het aansluiten van telefonie en netwerken tot 10 Gbit, inclusief ondersteuning voor Power over Ethernet tot 90 W. De compacte twee-delige vernikkelde spuitgietzink module maakt snelle, gereedschapsvrije installatie mogelijk. Certificering door onafhankelijke testlaboratoria bevestigt de hoogwaardige kwaliteit van de losse module.

De opbouwdoos wordt geleverd in geïsoleerde kartonnen verpakkingen met 10 stuks per verpakking. Varianten zijn opbouw, onderbouw, onderbouw(k) en onderbouw(0); het aantal poorten varieert tussen 1, 2 en 3. De oplossing ondersteunt IEEE 802.3an 10 Gbit ethernet en PoE, PoE Plus en UPoE. Datakabels kunnen worden aangesloten op IDC-snijklemmen met kabels van AWG 24/1-22/1 en AWG 26/7 tot 22/7.

De module heeft een 45° schuine insteekrichting en biedt trekkrachtbescherming via een borgklem op de kabeldoorvoer. Voor gebruik is een venster voorzien voor het markeringsetiket. De constructie omvat een ingebouwde stofklep en afdekdelen in zuiver wit (RAL 9010) met een mat gestructureerd oppervlak.

Kenmerken

• Voor 10 Gbit ethernet en PoE-ondersteuning
• PoE, PoE Plus en UPoE compatibel
• Aansluitingen op IDC-snijklemmen
• 45° insteekrichting van de module
• Trekkrachtbescherming via borgklem
• Ingebouwde stofklep en wit afdekdeel

Gebruik

1. Kies montagemethode: opbouw, onderbouw, onderbouw(k) of onderbouw(0).
2. Sluit datakabels aan op IDC-snijklemmen volgens AWG-normen.
3. Plaats de module met 45° insteekrichting en bevestig volgens voorschrift.
4. Gebruik het venster voor het markeringsetiket en sluit af met het deksel.
