NRF Visco-koppeling 49001 - Koelventilator koppeling

NRF Visco-koppeling voor voertuigen met ventilator

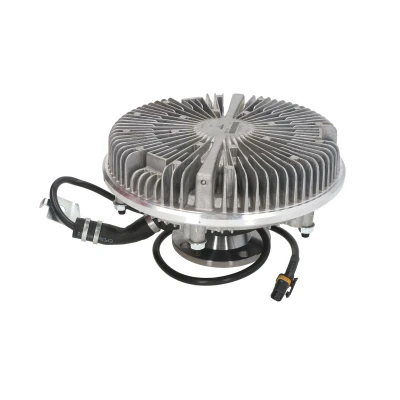

Deze NRF visco-koppeling is elektrisch bediend en ontworpen voor voertuigen met een vloeistofwrijvingskoppeling en een ventilator. De unit werkt zonder geïntegreerde ventilator en draait op 24 volt. Belangrijke afmetingen zijn onder meer een buitenomtrek van 244 mm, een flensdiameter van 108 mm en een hoogte van 137 mm. De montagemoordeling omvat zes draadboringen en vier montagemogelijkheden, met een 2-polige aansluiting en een 8 mm schroefdraad. De steekmaat van de naaf bedraagt 214 mm en de connectorhuisvorm is rechthoekig. Het ontwerp sluit aan bij diverse OE-nummers en is geschikt voor toepassingen waar compacte, elektrische verwarmings- of koeltoepassingen nodig zijn in combinatie met een ventilator zonder geïntegreerde ventilator.

De verbindingen en afmetingen zoals het aantal contacten, draadboringen en bevestigingspunten maken de koppeling geschikt voor bepaalde radiateurventilatorsystemen en helpen bij het bepalen van compatibiliteit met de motor en de montageruimte. OE-nummers die bij deze koppeling horen zijn onder meer 51066300096, 51066300106, 51066300129 en 51066300130. De aanduiding NRF 49001 verwijst naar het model- en serienummerpatroon van deze visco-koppeling.

Kenmerken

• Spanning: 24 V
• Connectorhuisvorm: rechthoekig
• Buitendiameter: 244 mm
• Flensdiameter: 108 mm
• Aantal draadboringen: 6

Extra specificaties

• Aantal contacten: 2
• Steekmaat naaf: 214 mm
• Flensgat diameter: 10 mm
• Schroefdraadmaat: M8
• Hoogte: 137 mm
• Hoogte vanaf ventilatormontagevlak tot flensvlak: 63 mm
• Diameter 1: 214 mm
• Diameter 2: 178 mm
• Diameter deelcirkel flensboutgereedschap: 90 mm
• Aantal polen: 2
• Aantal koppelringen: 4
