Nulmodem kabel Delock

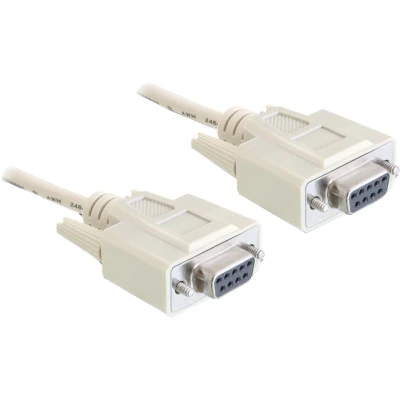

Premium seriële RS232 null modemkabel 9-pins SUB-D (v) - 9-pins SUB-D (v) / gegoten connectoren is een essentieel hulpmiddel voor het maken van een directe verbinding tussen twee seriële apparaten, zoals computers en andere hardware met RS-232 poorten. Deze kabel is speciaal ontworpen om een null modeme verbinding tot stand te brengen, waardoor data-overdracht tussen twee hosts mogelijk is zonder dat er een host-naar-device configuratie nodig is.

Kenmerken van de SUB-D connectoren

De kabel maakt gebruik van SUB-D connectoren, die ook wel bekend staan als D-Sub of D-Subminiatuur. Deze type connectoren zijn veelvoorkomend in de computertechnologie en zijn gekarakteriseerd door hun D-vorm. Het nummeringssysteem van SUB-D connectoren begint met de letter 'D', gevolgd door een code die het aantal pinnen aangeeft, zoals 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). De connector kan ook onderscheiden worden in mannelijk (M) of vrouwelijk (F), zoals DB25M voor een mannelijke 25-pins connector.

Wat is een nullmodem kabel?

Een nullmodem kabel verbindt verschillende signaaldraden, zodat twee apparaten rechtstreekse communicatie met elkaar kunnen hebben. In plaats van dat één apparaat als host fungeert, kunnen bijvoorbeeld twee computers met elkaar communiceren door de pinnen 2 en 3 aan elkaar te koppelen. Deze kabel is ideaal voor toepassingen waarbij directe datatransfer tussen devices vereist is, zoals bij modems, printers, meetinstrumenten en andere RS-232 compatibele apparaten.

Specificaties van de kabel

De seriële RS232 null modemkabel van Delock is uitgevoerd met hoogwaardige, gegoten connectoren en biedt volledige handshaking functionaliteit. De pinbezetting is als volgt:

- Pin 1+6 naar Pin 4 (DTR > DCD + DSR)

- Pin 2 naar Pin 3 (Rx > Tx)

- Pin 3 naar Pin 2 (Tx > Rx)

- Pin 4 naar Pin 1+6 (DCD + DSR < DTR)

- Pin 5 naar Pin 5 (Signal ground)

- Pin 7 naar Pin 8 (RTS > CTS)

- Pin 8 naar Pin 7 (CTS < RTS)

De kabel heeft een lengte van ongeveer 1,8 meter, is gemaakt van 28 AWG kabeldraad en heeft een diameter van ongeveer 5 mm. De kleur van de kabel is beige, wat zorgt voor een nette uitstraling.

Systeemvereisten

Voor gebruik van deze kabel is er een vrije D-Sub 9 mannelijke poort nodig op uw apparaat. Dit maakt de kabel bijzonder veelzijdig en geschikt voor diverse toepassingen, zowel in professionele als thuisomgevingen.

Met de seriële RS232 null modemkabel van Delock kunnen gebruikers op een eenvoudige manier diverse seriële apparaten onderling aansluiten en eenvoudig dataoverdracht realiseren.
