Patchpaneel 19 Delock

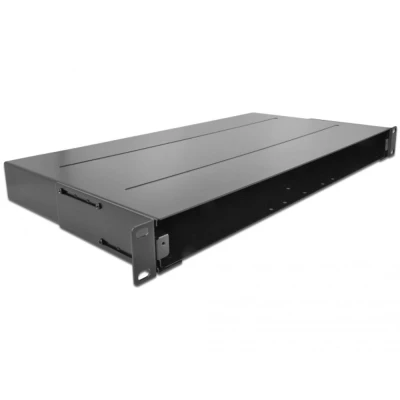

Deze 19-inch glasvezelsplice box van Delock is een essentiële oplossing voor het onderbrengen, beschermen en beheren van gelaste glasvezelverbindingen in een rackomgeving. Met een hoogte van 1U biedt deze behuizing voldoende ruimte voor het organiseren van maar liefst 48 glasvezels, terwijl het ook functioneel en toegankelijk is voor installatie en onderhoud.

Toepassing

De splice box is ontworpen voor montage in 19-inch racks en is ideaal voor netwerk- en telecominstallaties. De constructie stelt gebruikers in staat om de glasvezellaverbindingen veilig te beheren zonder de afdekking te hoeven verwijderen. Dit biedt een handige oplossing voor het onderhouden van verbindingen in een georganiseerde en veilige omgeving.

Constructie en eigenschappen

Een van de belangrijkste kenmerken van deze splice box is de uitschuifbare cassette. Deze kan onder een hoek van 45° worden uitgetrokken, waardoor er eenvoudig toegang is tot beide zijden van de glasvezelverbindingen. Dit ontwerp verbetert de toegankelijkheid en het overzicht tijdens installatie en onderhoud. Achterop de behuizing bevinden zich meerdere kabelinvoeren, evenals een kabelsteun die mechanische ontlasting garandeert om te voorkomen dat trekkrachten op de glasvezels worden uitgeoefend. Tevens is de afdekking vergrendeld met kartelschroeven voor extra veiligheid.

Specificaties

• Type: Glasvezel splice box
• Rackformaat: 19-inch
• Hoogtemaat: 1U (44,45 mm)
• Vezelcapaciteit: 48 glasvezels
• Cassette: Uitschuifbaar en schuin (45°)
• Kabelinvoer: Meerdere ingangen aan de achterzijde
• Kabelondersteuning: Mechanische kabelsteun aanwezig
• Vergrendeling: Kartelschroeven
• Constructie: Robuuste metalen behuizing
• Afmetingen (L x B x H): 482,6 x 338,5 x 43,7 mm

Inhoud van het pakket

De verpakking bevat:

• 1 x 19-inch glasvezelsplice box
• 1 x kabelsteun
• 2 x splice cassette voor 24 pigtails
• 2 x M20 kabelwartel
• 4 x kabelbinder
• 1 x installatiehandleiding

Systeemvereisten

Deze splice box is compatibel met diverse frontpanelen die zijn uitgerust met voorgemonteerde glasvezelkoppelingen, waaronder SC Simplex tot LC Quad. Tevens is de splice box geschikt voor een breed temperatuurbereik van -20 °C tot 70 °C, wat zorgt voor betrouwbare prestaties in verschillende omgevingen.

Met zijn gebruiksvriendelijke ontwerp en robuuste constructie biedt deze 19-inch glasvezelsplice box de perfecte oplossing voor het effectief beheren van glasvezelverbindingen in een professionele rackomgeving.
