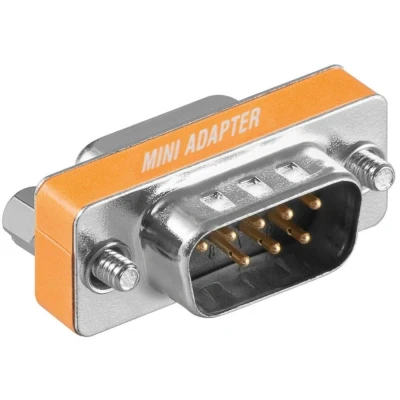

RS232 Nullmodem verloopstekker Goobay

Seriële RS232 null modemadapter

Deze 9-pins RS-232 null modemadapter is een essentieel hulpmiddel voor gegevensuitwisseling tussen twee apparaten via seriële interfaces, zoals twee pc's. De adapter is ontworpen om een standaard 1:1 9-pins SUB-D kabel of poort te converteren naar een nullmodemconfiguratie. Dit maakt directe communicatie tussen de apparaten mogelijk zonder dat er één host (computer) en één device (apparaat) nodig is.

Technische specificaties

De adapter is uitgerust met D-SUB/RS-232-connectoren, bekend om hun betrouwbaarheid en gebruiksgemak. De pinout (pin toewijzing) van deze null modem RS-232 adapter is als volgt:

• Pin 1 tot 5 (boven van links naar rechts):
• 1+6:4 = DTR > DCD + DSR
• 2:3 = Rx > Rx
• 4:1+6 = DCD + DSR
• Pin 6 tot 9 (onder van links naar rechts):
• 6+1:4 = DTR > DCD + DSR
• 7:8 = RTS > CTS
• 8:7 = CTS

Met deze pinconfiguratie kunnen datastromen tussen de twee aangesloten apparaten effectief worden beheerd, wat de communicatie vergemakkelijkt.

D-SUB connectoren

SUB-D connectoren, ook aangeduid als D-Sub of D-Subminiatuur, zijn veelvoorkomende stekkerverbindingen die voornamelijk in computers worden toegepast. De connectoren zijn vernoemd naar hun unieke 'D' vorm en het aantal pinnen. In dit geval betreft het een 9-pins connector, maar de SUB-D familie omvat ook 15, 25, 37 en 50-pinners. De aanduiding van de connectoren omvat ook een 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk), waardoor het eenvoudig is om de juiste connector te identificeren en te gebruiken.

Toepassingen

Deze null modemadapter is bijzonder nuttig voor situaties waarin directe gegevensoverdracht tussen twee apparaten vereist is. Hierdoor is deze adapter ideaal voor systeembeheerders, technici en hobbyisten die seriële communicatie willen opzetten zonder complexe configuraties. Het is een eenvoudig en effectief hulpmiddel voor het verbinden van computers, printers en andere randapparatuur die gebruikmaakt van de RS-232 standaard.

Alternatieve oplossingen

Als uw systeem geen seriële poort heeft, kunt u een USB naar seriële converter gebruiken om de functionaliteit van deze null modemadapter toegankelijk te maken. Dit biedt een flexibele oplossing voor moderne apparaten die vaak geen traditionele seriële poorten meer hebben.

Al met al is de seriële RS232 null modemadapter een praktische oplossing voor het omzetten van standaard seriële verbindingen naar een nullmodemconfiguratie, waardoor directe communicatie tussen apparaten mogelijk wordt.
