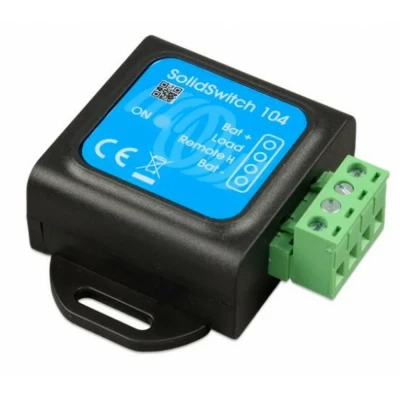

SolidSwitch 104

De Victron SolidSwitch 104 is een compacte, solid-state hoogzijdige schakelaar die DC-belastingen tot 70 V/4 A betrouwbaar aan/uit kan sturen met een klein digitaal stuursignaal. Ideaal voor boordinstallaties waar relaisverbruik beperkt moet blijven, bijvoorbeeld in lithium-systemen aan boord, of om veilig een contactor‑spoel, verlichting of kleine DC-verbruiker te schakelen. De schakelaar biedt een breed spanningsbereik en een zeer lage ruststroom, waardoor hij gunstig is bij ankeren of seizoensstalling.

Met een werkbereik van 8–70 V DC is hij geschikt voor 12 V, 24 V en 48 V boordsystemen. De SolidSwitch heeft een lage ruststroom van circa 0,04 Ah/maand en kan resistieve, capacitieve en inductieve lasten schakelen, zoals de spoel van een hoogvermogen-contactor. De ingang is te bedienen met 3,3 V tot 70 V en trekt slechts circa 30 µA, wat directe aansturing mogelijk maakt vanuit een BMS, paneelmeter of logica. De behuizing is IP20, gemaakt van ABS, matzwart en de afmetingen zijn 58 × 66 × 23 mm.

• DC-belastingen tot 70 V/4 A schakelen
• Spanningsbereik 8–70 V DC
• Zeer lage ruststroom (~0,04 Ah/maand)
• Lasttypen: resistief, capacitief en inductief
• Ingang 3,3–70 V met ~30 µA ingangsstroom
• IP20 behuizing, 58×66×23 mm

Gebruik

1. Plaats de SolidSwitch droog en geventileerd (IP20).
2. Let op polariteit bij aansluiten; het product is niet ompool- of kortsluitbestendig.
3. Beperk de last binnen de opgegeven capacitieve/inductieve limieten en houd rekening met omgevingstemperatuur (-20 … +50 °C).
