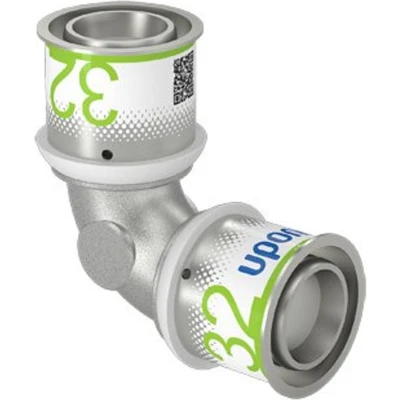

Uponor S Press PLUS BOCHT MESS 32X32

Uponor S-Press Plus bocht 90° met perskoppeling, twee aansluitingen van 32 mm. Het kunststof-vormgegeven buiselement is uitgevoerd in messing met ontzinkingsarm oppervlak en vertind afzettingbescherming. De fitting is 1-delig en heeft een Knie-vorm met 90° hoek. De verbindingen zijn persmof aansluitingen met een externe buisdiameter van 32 mm aan beide zijden. De contourcode is U, met stootnok/rand en systeemgebonden ontwerp. De werkende lengte per aansluiting bedraagt 28 mm (lengte 56 mm totaal per zijde). De maximale continu-mediumtemperatuur is 70 °C en de maximale werkdruk bij 20 °C is 10 bar. Deze fitting is Kiwa-keur goedgekeurd.

De toepassingsspecificaties tonen dat beide aansluitingen persmof zijn, met dezelfde diameter en aansluitwijze. Het onderdeel is geschikt voor structurele installatie in systemen die gebruikmaken van S-Press Plus-technologie en biedt een robuuste, korte en compacte oplossing met nokken en rand voor extra zekerheid.

Specificaties

• Vorm: Knie, 90°
• Uitvoering: 1-delig bochtstuk
• Aansluitingen: persmof, 32 mm x 32 mm
• Materiaal: messing, ontzinkingsarm
• Oppervlaktebescherming: vertind
• Contourcode: U
• Stootnok/rand: Ja
• Systeemgebonden: Ja
• Lengte aansluiting 1: 56 mm
• Werkende lengte aansluiting 1: 28 mm
• Lengte aansluiting 2: 56 mm
• Werkende lengte aansluiting 2: 28 mm
• Max. mediumtemperatuur (continu): 70 °C
• Max. werkdruk bij 20°C: 10 bar
• Kiwa-keur: Ja
• Met ontluchter: Nee

Gebruik

1. Controleer de buisdiameter (32 mm) en zorg voor de juiste persgereedschappen.
2. Monteer elke aansluiting met de persmof volgens de installatievoorschriften.
3. Verifieer de werking en controleer op lekkage na installatie.
