3S PCB Keeppower XZD 3S1550 (beveiligingselektronica)

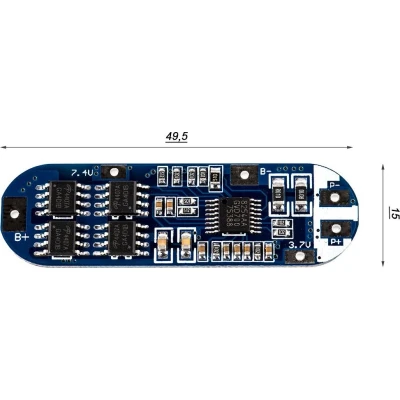

3S PCB / PCM- Keeppower XZD-3S1550 (beveiligingselektronica) BMS-batterijbeheersysteem - PCB-beschermingscircuit voor drie Li-ionbatterijen (Made in Japan). Een batterijbeheersysteem (BMS) is een elektronisch circuit dat wordt gebruikt voor het bewaken en regelen van een oplaadbaar batterijsysteem, d.w.z. een accumulatorsysteem . De behoefte aan een GBS ontstaat wanneer verschillende batterijcellen onderling zijn verbonden om een batterij te vormen. Het BMS is ontworpen voor het detecteren, bewaken en corrigeren van de onvermijdelijke productiegerelateerde variaties in verschillende parameters van de batterijcellen, zoals capaciteit en lekstromen. Elektronica niet geschikt voor gereedschap / Powertoll-gebied. Toepassing: Li-ion batterijpakketten Opmerking: Na het solderen moet het beschermingscircuit in de batterij worden geactiveerd, dit gebeurt door de elektronica kort op te laden. Aansluiting plan: B- = batterij min B + = batterij plus BM = batterijaansluiting plus / min (voor het controleren van de afzonderlijke cellen) P- = laden, lossen / invoer / uitvoer min P + = laden, lossen / invoer / uitvoer plus U kunt het gegevensblad hier bekijken: Technische gegevens voor "3S PCB - Keeppower XZD-3S1550 (beveiligingselektronica)" model XZD-3S1550 Overlaadbeveiliging (VCU) 4,275 V ± 0,05 V Overcharge vertragingstijd 1000 ms ± 500 ms Overbelastingsspanning 4,075 V ± 0,05 V Diepe ontlading bescherming (VDD) 2.30V ± 0.10V Onder ontlading vertragingstijd 100 ms ± 50 ms Onder ontlading trigger spanning 2,70 V ± 0,1 V Overstroombeveiliging (IEC) 26A ± 2A totale weerstand PCB max. 40mΩ materiaal FR4 (49,5 mm x 15,0 mm)

3S PCB/PCM - Keeppower XZD-3S1550 (Beschermingscircuit)BMS (Batterijbeheersysteem) - PCB-beschermingscircuit voor drie lithium-ion batterijen (gemaakt in Japan). Een batterijbeheersysteem (BMS) is een elektronisch circuit dat dient voor het monitoren en regelen van een oplaadbare batterij, oftewel een accupakket. De noodzaak van een BMS ontstaat bij het samenstellen van meerdere batterijen tot een batterij. Het BMS moet de onvermijdelijke fabricagegerelateerde variaties in verschillende parameters van de batterijen, zoals capaciteit en lekstromen, detecteren, monitoren en compenseren. Elektronica niet geschikt voor gereedschap / powertool toepassingen.Toepassing: Lithium-ion accupakkettenLet op: Na het solderen moet het beschermingscircuit in het accupakket worden geactiveerd, dit gebeurt door een korte oplaadcyclus via de elektronica.Aansluitschema:B- = Accu minB+ = Accu plusBM = Accu verbinding plus/min (voor het controleren van de individuele cellen)P- = Laden, ontladen / in-/uitgang minP+ = Laden, ontladen / in-/uitgang pl
