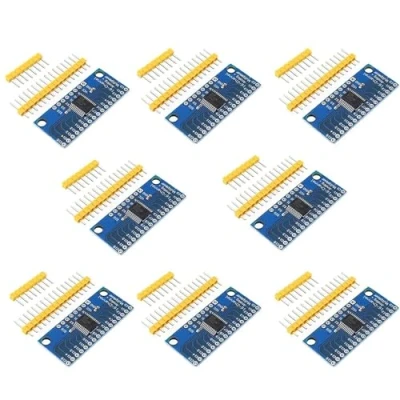

8 stuks CD74HC4067 High Speed CMOS 16 kanaals analysator digitale multiplex analoog/digitaal 2V 6V

※: Dit is een breakout board voor de zeer handige 16-kanaals analoog/digitale multiplexer/demultiplexer CD74HC4067 ※: Deze chip is als een draaischakelaar. Hij leidt intern de gemeenschappelijke pin (COM in schakelschema, SIG op de print) naar een van de 16-kanaals pinnen (CHANxx) ※: Het werkt zowel met digitale als analoge signalen (de spanning kan niet hoger zijn dan VCC) en de aansluitingen werken in beide richtingen. Om het te bedienen, sluit je vier digitale uitgangen aan op de adresselectiepinnen van de chip (S0-S3) en stuur hem het binaire adres van het gewenste kanaal. ※:Gebruik de analoge 16-kanaals signaalschakelaar CD74HC4067; analoge signaalingang: C0-C15 16 kanalen. ※: De interne schakelaars zijn bidirectioneel, ondersteunen spanningen tussen massa en VCC, hebben een lage "aan"-weerstand en een lage "uit"-lekkage, en om overspraak te voorkomen, voer je "break-before-maken" schakelen uit. Het board breekt ook de "enable" pin van de chip uit, die als hij wordt opgestart, de gemeenschappelijke pin volledig scheidt
