9 pin SUB D (m) low profile bracket 0,60 meter

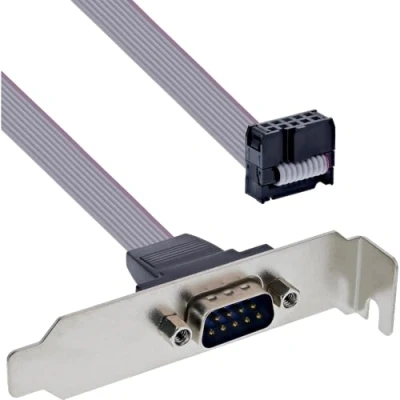

Deze DB9 low profile bracket realiseert een seriële 9-pins SUB-D (RS-232/DB9) aansluiting op een desktopcomputer. De bracket gaat via een interne 10-pins Pin Header op het moederbord, waarbij pin 10 niet aangesloten is. De kabel is plat en heeft een lengte van circa 60 cm, met een 9-pins SUB-D stekker aan de bracket en een 10-pins aansluiting aan de moederbordzijde. De pinnen zijn 1:1 aangesloten.

Technische kenmerken

• 9-pins SUB-D (m) - male

Technische kenmerken (vervolg)

• IDC 10-pins / Pin Header 10-pins (vrouwelijk)
• metalen low profile bracket met platte kabel

Pinning en aansluitingen

• pinning: 1:1, 2:2, 3:3, 4:4, 5:5, 6:6, 7:7, 8:8, 9:9, 10 (niet aangesloten)
• 9-pins SUB-D wordt ook wel RS232, RS-232, serieel of DB9 genoemd
• InLine Seriële Slotplaat, 9-polige stekker op 10-pins aansluiting
• kabellengte ca. 60 cm
• stekerlijst-> serieel: 1-1, 2-2, 3-3, 4-4, 5-5, 6-6, 7-7, 8-8, 9-9, 10-vrij
