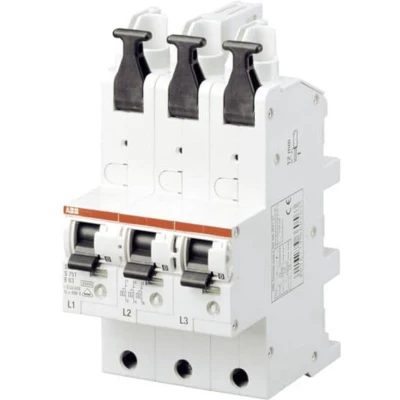

ABB 2CDS781001R4252 S751/3 E25 Hoofdleidingsveiligheidsschakelaar 3 polig

De S750-serie hoofdleidingsveiligheidsschakelaars vormen een selectieve oplossing voor hoofdleidingbeveiliging in laagspanningsinstallaties. Dit 3-polige apparaat is gecertificeerd volgens DIN VDE 0641-21 als spanningsonafhankelijke selectieve hoofdleidingbeveiligingsschakelaar (SHU) en is bedoeld voor gebruik als scheidingsvoorziening op de meterplaats en als vrijschakeling in hoofdverdelingen ter bescherming van verdeelstroomkringen. De serie kenmerkt zich door bijzondere selectiviteit, wat bijdraagt aan een hoge beschikbaarheid van de installatie. De schakelaars zijn direct monteerbaar op een 4- of 5-polig verzamelrailsysteem van 40 mm, met een breedte van 12 mm x 5/10 mm. Ze kunnen via de onderste klem met maximaal 63 A en geschikt voor 50 mm2 kabel, gevoed worden onafhankelijk van de nominale stroom van de S750. Een geïntegreerde blokkeringsmogelijkheid maakt gelijktijdige blokkering van alle drie de polen mogelijk, en de blokkeerschuif vergrendelt in AAN- of UIT-stand en kan beveiligd worden met een hangslot, kabelverzegeling of kabelbinder.

Kenmerken

• Drie polen (3P)
• Uitschakelkarakteristiek: E
• Geschikt voor montage op 4- of 5-polen verzamelrailsysteem
• Geïntegreerde blokkering van alle drie polen
• Vergrendeling in- of uitschakeling met beveiligingsopties

Technische specificaties

• Nominale stroom: 25 A
• Nominale spanning: 230 V
• Isolatie nominale spanning UI: 690 V
• Certificering: DIN VDE 0641-21
• Elektrische uitvoering: spanningsonafhankelijke SHU
• Spanningsniveau en toepassing conform TAB en VDE-AR-N 4101 (meterplaats en hoofdverdeling)
