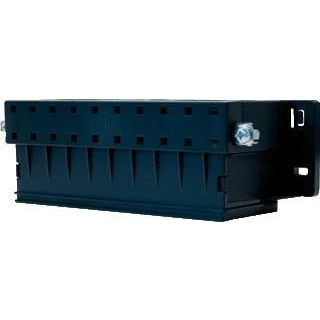

ABB Hafonorm Inzetstuk 8x16/19mm Boven en Onder - 1SPF006932F0139

ABB Hafonorm ingangsplaat (inzetstuk) voor groepenkasten van kunststof. Met afmetingen van 70×220×75 mm ontworpen om leidingen in onder te brengen, inclusief uitbreekpoorten. Het rechte ontwerp heeft 16 aansluitgaten en een poortopening van 175 mm. Er zijn twee pijeringangen van 16/19, geschikt voor metrische/Pg 16-19 draadmaten. Het product is onbehandeld en zonder oppervlaktebescherming. Daarnaast heeft het een deelbaar inzetstuk dat plaats biedt aan twee rijen buizen van 16/19 mm en een insteekbare aardingsrail. Inclusief aardrail en klem.

Dit inzetstuk wordt geleverd bij de HLD22 en HLD33 ABB groepenkasten en kan uitsluitend aan de bovenzijde van een groepenkast gebruikt worden, vanwege de sparing in het deksel. Voor de onderzijde van een groepenkast kunnen verschillende inzetstukken of een blindplaat gebruikt worden. Aantal invoeren 16/19 mm: 2 rijen van 8 boven elkaar.

Kenmerken

• Kunststof, onbehandeld en zonder oppervlaktebescherming
• 70×220×75 mm, poortopening 175 mm
• 16 aansluitgaten, 2 pijeringangen 16/19
• Deelbaar inzetstuk met ruimte voor twee rijen buizen 16/19 mm
• Inclusief aardrail en klem

Gebruik

1. Dit inzetstuk kan uitsluitend aan de bovenzijde van een groepenkast gebruikt worden, i.v.m. de sparing in het deksel.
2. Voor de onderzijde van een groepenkast kunnen verschillende inzetstukken of een blindplaat gebruikt worden.
3. Inclusief aardrail en klem.
