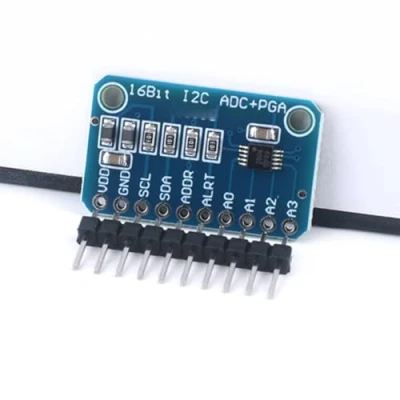

ADC module, 1pc ADS1115 16 bits I2C ontwikkelbord analoog naar digitaal convertermodule

Voor microcontrollers zonder een analoog-naar-digitaal-omzetter of wanneer u een ADC met een hogere precisie wilt, biedt de ADS1115 16-bits precisie bij 860 samples / seconde via I2C. De chip kan worden geconfigureerd als 4 single-ended ingangskanalen of twee differentiële kanalen. Als een leuke bonus bevat het zelfs een programmeerbare versterkingsversterker, tot x16, om kleinere enkele / differentiële signalen naar het volledige bereik te versterken. We houden van deze ADC omdat hij kan werken van 2V tot 5V vermogen / logica, een groot bereik aan signalen kan meten en super eenvoudig te gebruiken is. Het is een geweldige 16 bit converter voor algemeen gebruik. De chip is vrij klein, dus hij komt op een breakout-bord met ferrieten om de AVDD en AGND stil te houden. Interfacing gebeurt via I2C. Het adres kan worden gewijzigd in een van de vier opties (zie de datasheet tabel 5), zodat u maximaal 4 ADS1115's connecte kunt hebben.
