AG Elektrische Actuator 12V AC/DC 40Nm F03/F04/F05 040 C

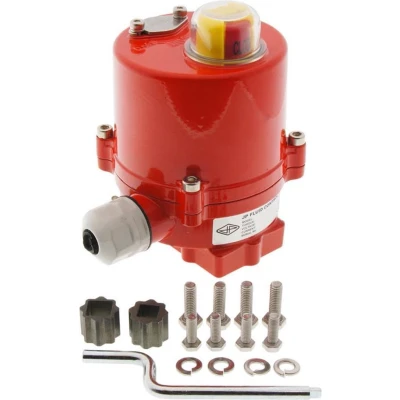

De AG-040-C is een hoogwaardige elektrische actuator om kwartslag afsluiters zoals kogelkranen of vlinderkleppen te bedienen. De actuator kan worden gemonteerd op kleppen met een ISO 5211 flens van het type F03, F04 of F05. In slechts 7 seconden schakelt de actuator van 0 tot 90°. Het maximale koppel is 40 Nm. De actuator heeft een stevige, compacte aluminium behuizing (gepoedercoat) en is bestand tegen stof en vocht, mits een goed passende kabel correct wordt aangesloten. Een positie indicator aan de bovenzijde geeft de stand van de actuator weer en is duidelijk zichtbaar vanuit verschillende richtingen. Het apparaat is voorzien van een hand noodbediening.De actuator is geschikt voor voedingen van 12 volt gelijkspanning (DC) of wisselspanning (AC, 50/60Hz). Met schakelaars kan de juiste setting (AC of DC) bepaald worden. Het nominale stroomverbruik tijdens draaien is 0.2 ampère (piekstroom 2.2A).De aansturing is 3-punts: naast de twee voedingscontacten (plus en min) is er één stuursignaal voor openen (min) en één stuursignaal voor sluiten (min). ToepassingenDe actuator kan worden gebruikt voor kogelkranen of vlinderkleppen met 0-90° aansturing van verschillende materialen, zoals messing, kunststof of (roestvast) staal. De actuator kan worden gemonteerd op kleppen met ISO-top maat F03, F04 of F05 (meer info over ISO-5211). Enkele voorbeelden van veelgebruikte toepassingen zijn verwarmingssystemen, irrigatie, industriëe automatisering, watertoevoer en afvoer, etc.Het benodigde koppel dat de kraan nodig heeft om te draaien dient ruim onder het maximale koppel van de actuator te liggen (40Nm). Houd er rekening mee dat het losbreekmoment van een kogelkraan ongeveer 30% hoger ligt dan het moment tijdens het draaien. Het medium, de temperatuur, de druk en de periode van inactiviteit hebben invloed op het benodigde koppel. Houd altijd de specificatie van de fabrikant van de klep aan.Belangrijkste kenmerkenSchakeltijd slechts 7 secondenRobuuste IP-67 behuizingVoeding mogelijk van 12V AC/DCTwee extra eindschakelaars voor terugmeldingISO 5211 Flens met grootte F03, F04 en F05Handmatige override bedieningDuidelijke visuele positie indicatorCaptive bouten (bouten vallen niet uit de behuizing bij de-assemblage).Technische GegevensWerkgebiedOpenen/Sluiten: 7sKoppel (max): 40NmDraaibereik: 0..90°Omgevingstemperatuur: -10..50 °CBeschermingsgraad: IP67 (mits kabels correct aangesloten)Elektrische SpecificatiesVoltage: 12V DC of AC 50/60Hz (instellen met schakelaar)Stroom Nominaal: 0.2AStroom Piek: 2.2A (bij maximaal koppel)Max. inschakeltijd (duty cycle): S2 30min. (IEC 60034-1)Aansluitdiagram:AfmetingenHoogte: 130 mm (5.12")Lengte: 94 mm (3.70")Breedte: 88 mm (3.46")Flens: ISO 5211 Type F03/F04/F05Aandrijfas: 14x14mm (9 en 11 met bijgeleverde inserts)In de doosActuator AG-040-C (kabel niet inbegrepen)Aandrijfas-adapter (9x9mm, 11x11mm)4 bouten M5x16mm & ringen & veerringen (voor F03 flens)4 bouten M6x16mm & ringen & veerringen (voor F04 & F05 flens)

Elektrische actuator om 0-90° kleppen te bedienen met ISO-Top flens en een max. koppel van 40Nm. Van 0-90° in slechts 8 sec. Geschikt voor voedingen van 12V AC/DC. Compacte en sterke behuizing (IP67) met visuele positie-indicator. Met handmatige opheffing en twee extra eindschakelaars voor positieterugkoppeling.
