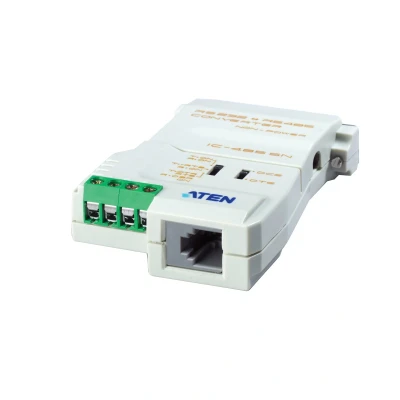

Aten IC485SN-AT - RS-232 naar RS-485 Interface Converter

Converteert RS232 naar alle RS422/485-signalen en vice versa (bidirectioneel) en maakt data-overdracht over lange afstanden mogelijk. De verbinding kan point-to-point of in meerdere verbindingen plaatsvinden en dataoverdracht kan worden aangestuurd met het RTS-signaal. Het apparaat kan schakelen tussen DCE- en DTE-modus en ondersteunt zowel full als half duplex. Alleen de gegevensleads worden omgezet, wat de signaalomzetting beperkt tot de data-kant.

Fysieke kenmerken en verbindingen zijn compact en flexibel: het apparaat heeft een klein formaat en biedt zowel RS232-ingang als schroefklemmen en een RJ45-uitgang. De lengte en afmetingen zijn ontworpen voor integratie in ruimtebewuste omgevingen, terwijl de afstandsbereik tot 1200 meter mogelijk maakt met geschikte bekabeling.

Deze converter ondersteunt diverse controle- en signaalkoppelingen en kan in meerdere netwerken worden toegepast waar RS232-to-RS422/RS485-communicatie nodig is. De oplossing is geschikt voor toepassingen die bidirectionele dataoverdracht vereisen over lange afstanden met toepassing van standaardtelecommunicatie-signalen.

Eigenschappen

• Bidirectionele RS232 naar RS422/RS485 omzet
• Afstand tot 1200 m met geschikte kabel
• DCE/DTE-modus mogelijk
• Full of half duplex selectie
• Alleen data-leads worden omgezet
• Ingangen: RS232 en schroefklemmen; Uitgangen: RJ45
• Afmetingen: 79x55x21 mm
• Data rate: 115.2 kbps

Gebruik

• Gebruik de RJ45-uitgang voor aansluiting
• Sluit RS232-invoer aan op de RS232-poort
• Configureer voor DCE of DTE volgens de toepassing
• Selecteer gewenste duplexmodus (full of half) afhankelijk van netwerkvereisten
