Axing SSD 5 10 Universele satellietdoorvoerdoos met dB aansluitdemping voor Unicable Systemen (SAT/TV/R)

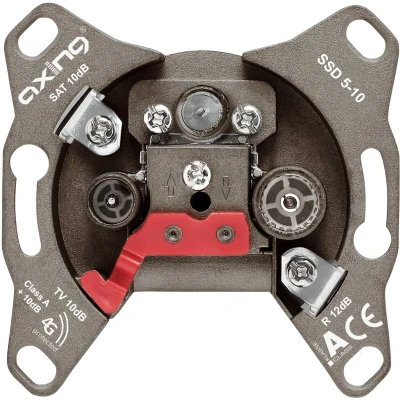

Axing SSD 5-10 Antennedoos TV, FM, Satelliet Inbouw (in muur) Doorvoerdoos is een multifunctionele inbouwdoos voor antenne- en signaaltechniek. De behuizing is vernikkeld en hoog afgeschermd, waardoor hij geschikt is voor inbouw achter lijst- en afdekplaten volgens Duitse normen. De doos fungeert als antennecontactdoos voor SAT, CATV en Unicable-systemen en kan via IEC-aansluitingen BK-, terre- en radiosignalen ontvangen. Dankzij de universele ontwerp sluit hij aan bij verschillende systemen en fabrikanten, en voldoet hij aan klasse A.

Dankzij de compatibiliteit met EN 50494 biedt de doos brede toepasbaarheid voor CATV-, SAT- en Unicable-netwerken. De SAT-aansluiting bevat diode-ontkoppeling voor efficiënte signaalafhandeling. Het product ondersteunt frequenties van 5 tot 2200 MHz en is geschikt voor terugkanelen tot 65 MHz, waardoor zowel doorgifte als terugstroom mogelijk is. De demping bedraagt 10 dB, wat passende ruisonderdrukking en signaalbehoud ondersteunt in huishoudelijke installaties. De verlengde F-aansluiting vergemakkelijkt montage, en de verbeterde kabelopname biedt extra gemak bij installatie.

Daarnaast is de behuizing bedoeld voor gebruik met lijsten en afdekkingen van diverse Duitse fabrikanten van schakelmateriaal, en is de constructie ontworpen voor betrouwbaarheid in residentiële installaties. De combinatie van veelzijdige aansluitingen, afscherming en normen maakt dit product geschikt als geïntegreerde solution voor TV-, FM-, satelliet- en datacommunicatie-installaties in muren ingebouwd.

Kenmerken

• Frequentiebereik 5–2200 MHz
• Terugkanaal tot 65 MHz
• Demping 10 dB
• Vervolgde F-aansluiting, montagevriendelijk
• Vernikkelde, hoog afgeschermde behuizing
• Universele antennecontactdoos voor SAT, CATV en Unicable

Gebruik

• Gebruik de IEC-aansluitingen om BK-, terra- en radiosignalen te ontvangen
• Integreer in lijsten en afdekplaten volgens Duitse normen (80 x 80 mm)
• Zorg voor diodes bij SAT-aansluiting voor ontkoppeling
• Maak gebruik van de verlengde F-aansluiting voor eenvoudige montage
