Benning 044169 EV 3 2 Meetadapter 1 stuk(s)
Beschrijving

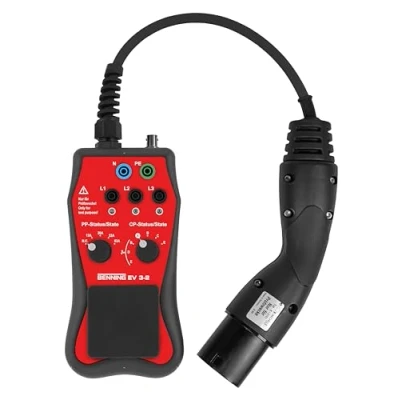

De Benning 044169 EV 3-2 Meetadapter is een geavanceerde testoplossing voor het simuleren van laadtoestanden en voor het controleren van de effectiviteit van veiligheidsmaatregelen bij zowel 1-fasige als 3-fasige E-laadstations. Deze meetadapter, met stekkertype 2, is speciaal ontworpen voor het testen van E-laadstations in combinatie met een geschikte installatietester, zoals de Benning IT 130. De meetadapter voldoet aan de relevante normen, waaronder DIN VDE 0100-600 (IEC 60364-6) en DIN VDE 0105-100 (EN 50110), waardoor het een betrouwbare keuze is voor professionals in de elektrische voertuigen sector.
Een van de belangrijkste kenmerken van de Benning EV 3-2 is de testcontactdoos met 4 mm-bussen, die zorgt voor een eenvoudige verbinding met een installatietester. Dit maakt het mogelijk om snel en efficiënt tests uit te voeren. De meetadapter is uitgerust met drie LED's die afzonderlijk de faseweergave tonen, wat bijdraagt aan een eenvoudige spanningscontrole.
De Benning EV 3-2 beschikt daarnaast over een Proximity Pilot (PP), die de codering van de laadkabels controleert voor de laadstroombegrenzing, en een Control Pilot (CP) die de voertuigstatus simuleert (A, B, C, D en E), inclusief het detecteren van kortsluitingen tussen CP en PE. Dit maakt het mogelijk om de werking van laadstations grondig en veilig te evalueren.
Voor verdergaande analyse biedt de meetadapter een BNC-aansluiting voor de CP-signaaluitgang, waarmee het signaal gecontroleerd kan worden met een oscilloscoop. Deze functionaliteit is essentieel voor technici die gedetailleerde analyses willen uitvoeren op de werking van E-laadstations.
De meetadapter ondersteunt ook de controle van het EVSE-vergrendelingssysteem, met specifieke aandacht voor de status B, waarin de vrijgave van de laadkabel wordt geblokkeerd. Dit zorgt voor extra veiligheid tijdens het testen.
De kabelsimulatie voor de Proximity Pilot maakt gebruik van een draaikeuzeschakelaar om meest voorkomende laadkabels te simuleren, met instellingen voor verschillende ampères, variërend van geen kabel tot 64 A kabels, die de juiste weerstandswaarden bieden (Ω) voor correcte simulatie.
In de levering is de meetadapter inbegrepen, evenals een beschermtas voor veilige opslag en transport. De Benning EV 3-2 Meetadapter vertegenwoordigt dus een veelzijdige en betrouwbare oplossing voor het testen van laadstations voor elektrische voertuigen en is onmisbaar voor elke professional die werkzaam is in de branche.
Beschrijving
De Benning 044169 EV 3-2 Meetadapter is een geavanceerde testoplossing voor het simuleren van laadtoestanden en voor het controleren van de effectiviteit van veiligheidsmaatregelen bij zowel 1-fasige als 3-fasige E-laadstations. Deze meetadapter, met stekkertype 2, is speciaal ontworpen voor het testen van E-laadstations in combinatie met een geschikte installatietester, zoals de Benning IT 130. De meetadapter voldoet aan de relevante normen, waaronder DIN VDE 0100-600 (IEC 60364-6) en DIN VDE 0105-100 (EN 50110), waardoor het een betrouwbare keuze is voor professionals in de elektrische voertuigen sector.
Een van de belangrijkste kenmerken van de Benning EV 3-2 is de testcontactdoos met 4 mm-bussen, die zorgt voor een eenvoudige verbinding met een installatietester. Dit maakt het mogelijk om snel en efficiënt tests uit te voeren. De meetadapter is uitgerust met drie LED's die afzonderlijk de faseweergave tonen, wat bijdraagt aan een eenvoudige spanningscontrole.
De Benning EV 3-2 beschikt daarnaast over een Proximity Pilot (PP), die de codering van de laadkabels controleert voor de laadstroombegrenzing, en een Control Pilot (CP) die de voertuigstatus simuleert (A, B, C, D en E), inclusief het detecteren van kortsluitingen tussen CP en PE. Dit maakt het mogelijk om de werking van laadstations grondig en veilig te evalueren.
Voor verdergaande analyse biedt de meetadapter een BNC-aansluiting voor de CP-signaaluitgang, waarmee het signaal gecontroleerd kan worden met een oscilloscoop. Deze functionaliteit is essentieel voor technici die gedetailleerde analyses willen uitvoeren op de werking van E-laadstations.
De meetadapter ondersteunt ook de controle van het EVSE-vergrendelingssysteem, met specifieke aandacht voor de status B, waarin de vrijgave van de laadkabel wordt geblokkeerd. Dit zorgt voor extra veiligheid tijdens het testen.
De kabelsimulatie voor de Proximity Pilot maakt gebruik van een draaikeuzeschakelaar om meest voorkomende laadkabels te simuleren, met instellingen voor verschillende ampères, variërend van geen kabel tot 64 A kabels, die de juiste weerstandswaarden bieden (Ω) voor correcte simulatie.
In de levering is de meetadapter inbegrepen, evenals een beschermtas voor veilige opslag en transport. De Benning EV 3-2 Meetadapter vertegenwoordigt dus een veelzijdige en betrouwbare oplossing voor het testen van laadstations voor elektrische voertuigen en is onmisbaar voor elke professional die werkzaam is in de branche.
Productspecificaties
