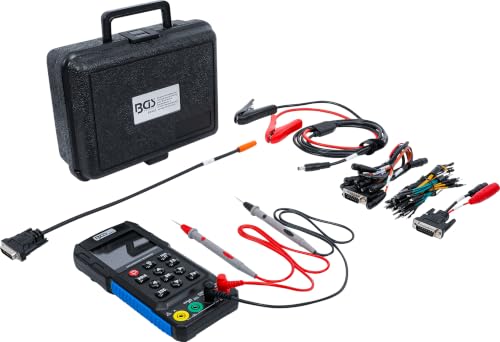

BGS 63407 autodiagnosemultimeter

De BGS Voertuigdiagnose-multimeter is een veelzijdig hulpmiddel voor het diagnosticeren van het elektrische systeem van voertuigen. Het compacte en lichte apparaat combineert een digitale multimeter, oscilloscoop en signaalgenerator in één instrument en is daarmee geschikt voor uiteenlopende meet- en diagnosewerkzaamheden in de werkplaats. De multimeter ondersteunt metingen van gelijk- en wisselspanning, gelijk- en wisselstroom, weerstand en frequentie. Daarnaast beschikt het apparaat over specifieke voertuigfuncties, waaronder een startmotortest, injectortest en relaistest. Met de K-lijnsignaalfunctie kunnen bovendien verschillende baudrates worden ingesteld. De geïntegreerde oscilloscoop maakt het mogelijk om diverse voertuigsignalen zichtbaar te maken, zoals ontstekingsimpulsen, nokkenas- en krukassignalen, wielsnelheidssensoren, zuurstofsensoren, CAN-busgegevens en K-lijngegevens. De ingebouwde signaalgenerator kan onder andere sinus- en 5V-signalen genereren met instelbare frequentie en duty cycle. Het grote, verlichte LCD-scherm met een resolutie van 240 x 320 pixels zorgt voor een duidelijke weergave van de meetwaarden en signalen. Het apparaat kan bovendien worden bijgewerkt, zodat het geschikt blijft voor toekomstig gebruik. Kenmerken * Veelzijdige diagnose van elektrische voertuigsystemen * Compact, licht en handig in gebruik * Combineert multimeter, oscilloscoop en signaalgenerator * Metingen van gelijk- en wisselspanning * Metingen van gelijk- en wisselstroom * Weerstandsmetingen voor onder andere temperatuursensoren * Frequentiemetingen voor het weergeven van pulsspanning in Hz * Startmotortest voor het controleren van start- en laadsysteem * Injectortest voor het aansturen van de injector en registreren van het realtime signaal * Relaistest voor het aansturen van relais * K-lijnsignaal met instelbare baudrates * Sinus- en 5V-signaalgenerator * Instelbare signaalfrequentie van 1 Hz tot 10 kHz * Instelbare duty cycle van 10% tot 90% * Oscilloscoopfunctie voor diverse voertuigsignalen * Groot verlicht LCD-scherm * Displayresolutie: 240 x 320 pixels * Software/firmware bijwerkbaar Meet- en diagnosefuncties * Spanning: gelijk- en wisselspanning * Ingangsimpedantie: 2–3 MΩ onder 160 V, 10 MΩ boven 160 V * Maximale ingangsspanning: 1000 Vpp * Bandbreedte: 500 kHz * Stroom: gelijk- en wisselstroom * Stroommeetbereik: 0–200 mA, beveiligd met 0,5 A zelfresetbare beveiliging * Stroommeetbereik: 200 mA–20 A, beveiligd met 15 A zelfresetbare beveiliging * Continu meten: tot 10 A * Kortstondig meten: tot 20 A * Weerstand: voor het beoordelen van weerstanden en temperatuursensoren * Frequentie: weergave van pulsspanning in Hz Signaalgenerator * K-lijnsignaal: 5V-rechthoekig signaal * Baudrates: 1200, 2400, 4800, 9600, 10400, 19200, 38400, 57600 en 115200 * Sinussignaal: sinusvormig signaal * 5V-signaal: piek-dalwaarde van 0 tot 4,5 V * Signaalfrequentie: 1 Hz tot 10 kHz * Duty cycle: 10% tot 90% Oscilloscoop De oscilloscoop kan onder andere worden gebruikt voor het zichtbaar maken en analyseren van: * Ontstekingsimpulssignalen * Nokkenassignalen * Krukassignalen * Wielsnelheidssensorsignalen * Zuurstofsensorsignalen * CAN-busgegevens * K-lijngegevens Technische gegevens * Gewicht: 1,58 kg * Werktemperatuur: maximaal 40 °C * Display: verlicht LCD * Displayresolutie: 240 x 320 pixels * Bandbreedte: 500 kHz * Maximale ingangsspanning: 1000 Vpp * Bijwerking: mogelijk

perfect hulpmiddel voor diagnose aan de auto-elektriciteit | compact, licht en handig | digitale multimeter, oscilloscoop en signaalgenerator | spanningsmetingen, voor gelijk- en wisselspanning | ingangsimpedantie: 2 tot 3 MΩ onder 160 VC, 10 MΩ boven 160 V | maximale ingangsspanning: 1000 Vpp, bandbreedte: 5 000 kHz Stroommetingen, voor gelijk- en wisselstroom | Meetbereik 0 mA tot 200 mA beveiligd met 0,5 A (zelfherstellend) | Meetbereik 200 mA - 20 A beveiligd met 15 A (zelfherstellend) voor 10 A continue metingen, 20 A korte tijdmetingen | Weerstandsmetingen voor Bewertung von Widerstand en temperatuursensoren Frequentiemetingen tonen pulserende spanning in Hz | Startsysteemtest voor het testen van start- en laadsysteem | Injectortesting voor het regelen van de injector en het opnemen van het real-time signaal | Relaistest naar het relais aansturen, K-leidingsignaal, geeft een 5V rechthoekig signaal uit, bouwsnelheden: 1200, 2400, 48000 96000 , 10400, 19200, 38400, 57600, 115200 Sinussignaal | 5V signaal, geeft een sinussignaal met een piekvalwaarde van 0 V tot 4,5 V | Signaalfrequentie van 1 Hz tot 10 kHz, aanraakverhouding: 10% tot 90% | Oscilloscoop voor het weergeven van ontstekingspulssignaal, nokkenassignaal, krukassignaal, wieltoerentalsensor signal, signal, oxygen sensorsignaal, CAN-busgegevens, K-leidingsgegevens < groot verlicht lcd-display | schermresolutie: 240 x 320 pixels | updateerbaar | werktemperatuur max. 40 graden Celsius bevat de volgende adapterkabel: C01-adapter: DC-aansluiting voor aansluiting op de accu van het voertuig | C03-adapterkabel: het leidingssignaal van hogere spanningen vastleggen | C04-adapterkabel: DC-aansluiting, verbonden met de batterijklemkabel
