DAP EDGE ED 1 Antenneverdeler

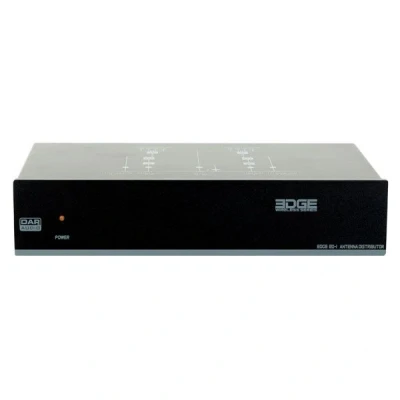

DAP EDGE ED-1 antenneverdeler 4-weg 10 BNC-uitgangen 19 inch. De DAP EDGE ED-1 is een 4-weg antenneverdeler voor draadloze systemen uit de DAP EDGE-serie. Hij heeft twee BNC-antenne-ingangen van 50 Ω en tien BNC-uitgangen, werkt over 470 tot 980 MHz en levert via de uitgangen 15 V bij 600 mA. De metalen behuizing is 1 U hoog en 19 inch breed. Vanaf vier ontvangers is zo'n verdeler aan te raden: één antennepaar bedient dan je hele set in plaats van elke ontvanger met eigen sprietjes. Dat geeft een rustiger rack, minder antennes op het podium en een stabieler signaal. Zet je de ontvangers in Phantom Power-modus, dan verzorgt de ED-1 ook de voeding van de ontvangers en de antennes, zodat je met één adapter uitkomt (1 W verbruik). De microfoonontvangers sluit je met BNC rechtstreeks op de achterzijde aan. Via de Cascade-BNC-connectoren lus je het antennesignaal door naar een tweede verdeler en voeg je nog vier ontvangers toe. Voor gebruik heb je een set van twee unidirectionele antennes nodig, bijvoorbeeld de DAP EDGE EUA-1 (antenneversterking 10 dBi). De 19"-montagebeugels, de DC-adapter, een BNC-kabel en een IEC-kabel zitten erbij. Waarvoor gebruik je dit? * Opstellingen met vier of meer draadloze ontvangers * Vaste installaties in zalen, kerken en theaters * Verhuursets in een 19"-rackKenmerken * 4-weg antenneverdeler voor de DAP EDGE-serie * Twee BNC-antenne-ingangen van 50 Ω * Tien BNC-antenne-uitgangen * Voedt ontvangers en antennes: 15 V / 600 mA * Cascade-uitgangen om door te lussen naar een tweede verdeler * Werkbereik 470 – 980 MHz * 1 U metalen behuizing, 19"-beugels inbegrepen * DC-adapter, BNC-kabel en IEC-kabel meegeleverdSpecificaties * RF-antenne-ingangen: 2 * RF-antenne-ingangsconnector: BNC * RF-antenne-ingangsimpedantie: 50 Ω * RF-antenne-uitgangen: 10 * RF-antenne-uitgangsaansluiting: BNC * RF-ontvanger Antenne Uitgangsspanning: 15 V * RF-ontvanger Antenne Uitgangsvermogen: 600 mA * Draadloze Audio Draaggolffrequentie Minimaal: 470 MHz * Draadloze Audio Draaggolffrequentie Maximaal: 980 MHz * Antenneversterking: 10 dBi * Ingangsspanning: 100-240 V AC 50/60 Hz * Uitgangsspanning: 12 V DC * Vermogensverbruik: 1 W * Power Connector In: Laagspanning DC-stekker * Hoogte (mm): 44,5 mm * Breedte (mm): 215 mm * Lengte (mm): 151 mm * Installatiediepte (excl. Connector): 151 mm * Flightcasebreedte: 19" * Hoogte-eenheden: 1 U * Behuizing: Metaal * Kleur: Zwart * Gewicht: 1,02 kg * Maximale Omgevingstemperatuur: 50 °C * Minimale Omgevingstemperatuur: -10 °C * LED-indicators: Power * Meegeleverde Kabels: BNC-kabel / IEC-kabel * Meegeleverde Accessoires: 19"-rackmontageset / adapter / BNC-paneelmontage / schroeven * Merk: DAP * EAN: 8717748463678 * Land van herkomst: China * Artikelnummer fabrikant: D1485Veelgestelde vragen Hoeveel ontvangers kan ik aansluiten? De ED-1 heeft tien antenne-uitgangen en wordt aangeraden bij vier of meer ontvangers. Via de Cascade-connectoren lus je door naar een volgende verdeler voor nog vier ontvangers. Heb ik losse antennes nodig? Ja. Voor deze verdeler heb je een set van twee unidirectionele antennes nodig, bijvoorbeeld de DAP EDGE EUA-1. Voedt de verdeler mijn ontvangers ook? Dat kan. Zet de ontvangers in Phantom Power-modus; de ED-1 levert dan 15 V bij 600 mA naar de ontvangers en de antennes. Past dit in een rack? Ja, de behuizing is 19 inch breed en 1 U hoog, met een installatiediepte van 151 mm. De 19"-montageset zit erbij. Welk frequentiebereik ondersteunt de ED-1? Het draaggolfbereik loopt van 470 tot 980 MHz. Bestellen bij DJstunter De actuele voorraad en levertijd staan boven bij de bestelknop. Twijfel je of dit het juiste model is voor jouw situatie? Bel of mail ons even, we denken graag mee. DJstunter levert niet alleen losse apparatuur: we ontwerpen en bouwen ook complete vaste installaties — geluid, 100V-omroep en verlichting — bij horeca, zalen, kantoren, praktijken en bedrijfshallen. Zoek je advies over een hele opstelling, dan denken we graag met je mee. Categorieën: Bedrade microfoonsDAP-Audio. Merk: DAP.

DAP EDGE ED-1 Antenneverdeler De draadloze microfoons uit de Edge-serie van DAP bestaan uit een handheld systeem en een beltpacksysteem. De UHF True Diversity ontvanger is niet alleen uitgerust met een helder full colour LCD-scherm waarmee de bediening van het systeem zeer eenvoudig wordt. Het grote voordeel van dit systeem is de Scan-functie. Hiermee laat de Edge-ontvanger precies zien welke frequenties niet bezet zijn. Dit geeft de gebruiker de mogelijkheid om de juiste frequentie te kiezen zonder zich zorgen te hoeven maken over eventuele storingen. De handheld unit heeft een cardioïde condensatormicrofoon en zowel de handheld als de beltpack zijn voorzien van een OLED-display. De Edge-serie wordt gecompleteerd met een speciale ED-1-antenneverdeler en optioneel een set van 2 EUA-1 unidirectionele antennes. De Edge handheld en de beltpack zijn ook verkrijgbaar als extra toebehoren. DC-vermogen en antennesignaaldistributie Cascadefunctie voor het aansluiten van extra verdelers
