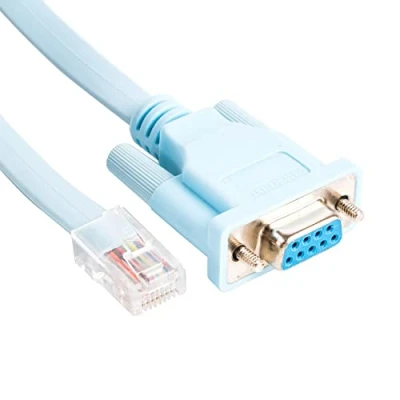

DB9 RJ45 Console Rollover Kabel USB RS232 naar Cabine Router voor Cisco Huawei etc (RJ45 BLAUW)

Deze kabel is voor het bijwerken van DB9 naar RJ45-kabel, u kunt verwijzen naar de volgende DB9-RJ45-kabelinformatie: De norm die voorheen bekend stond als RS-232 of RS232 werd EIA-232 en vervolgens TIA-232. Het grootste deel van de wereld noemt het nog steeds RS232, maar er worden veel namen gebruikt. RS-232D of EIA-561 definieert de pintoewijzingen voor het gebruik van RS-232 met RJ45-connectoren. Voor een RJ45 mannelijke connector, degene die u aan beide uiteinden van een Cat6-kabel vindt, pin 1 is de meest linkse pin als u naar de connector kijkt met het lipje omhoog en de kabel van u weggaat. Het is gemakkelijker om een kabel eruit te zoemen met het lipje naar beneden, in welk geval pin 1 aan de rechterkant is, wat leidt tot veel mogelijke verwarring. Voor de DB9 vrouwelijke connector pin 1 is rechtsboven en pin 6 is rechtsonder als je naar de connector kijkt met de kabel die van je weggaat en de zijkant met vijf pinnen bovenaan. Op dit punt is het waarschijnlijk goed om te vermelden dat je maar drie lijnen nodig hebt om een functionele kabel te hebben. Je hebt RD, TD en grond nodig. Alle andere lijnen worden door software gebruikt om gegevens te controleren. De drie kritieke lijnen worden afgehandeld door hardware. Maar de meesten van ons schrijven de software niet aan beide uiteinden, dus het kan eeuwig wachten op een signaalovergang die nooit zal gebeuren. DB9 female - RJ45 console kabel voor cisco 1000 1600 2500 2600 3600 router
