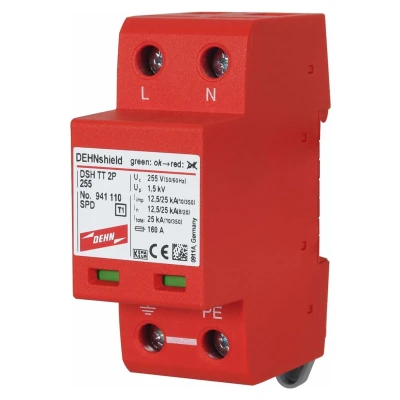

DEHN DSH TT 2P 255 Arrester Enkelvoudige Fase

De DEHNshield DSH TT 2P 255 is een gecombineerde bliksemstroom- en overspanningsbeveiliging voor slechts twee modules, ontworpen om enkel-fase TT- en TN-systemen te beschermen. Het apparaat biedt betrouwbare afleiding van directe bliksemstromen en transiënte overspanningen en is geschikt voor compacte distributieborden en consumentenunits. Met een maximale continue bedrijfsspanning van 255 V AC en een bliksemimpulsstroom van 25 kA (10/350 µs) biedt het een spanningsbeschermingsniveau van ≤ 1,5 kV op zowel de L-N als N-PE paden. De beveiliging is afgestemd op de grenzen van bliksembeveiligingszones 0A tot 2 en werkt samen met downstream arresterapparatuur voor effectieve coördinatie. Dankzij spark-gap-technologie fungeert het als een golfbreker die directe bliksem en overspanningen beperkt, waardoor aangesloten apparatuur beter beschermd blijft. Het ruimtebesparende ontwerp en de visuele foutstatusindicator (groen/rood) maken installatie en onderhoud eenvoudiger, vooral in ruimtedichte elektrische systemen.

Kenmerken

• Gecombineerde bliksemstroom- en overspanningsbeveiliging
• Type 1 + Type 2 volgens EN 61643-11
• Ruimtebesparend: twee modules
• Geschikt voor grenzen 0A-2 bliksembeveiligingszones
• Spark-gap technologie en follow-current-limiting

Technische specificaties

• Uc: 255 V AC (max. continue)
• Nominale spanning: 230 V
• Bliksemimpulsstroom (10/350 µs): 25 kA
• Beschermingsniveau ≤ 1,5 kV op L-N en N-PE
• Downstream coördinatie met Red/Line arresters (≤ 5 m)
• Een TE per pool (ruimte per pool)
• Visuele statusindicator: groen/rood
