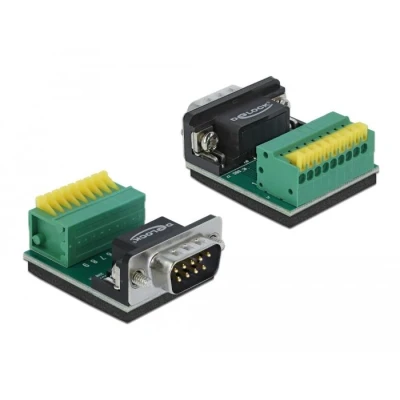

Delock Adapter Sub D 9 Pin Mannelijk naar aansluitblok met drukk

Onlinekabelshop.nl

Seriële RS232 connector 9-pins SUB-D (m) - 9-pins Terminal Block / klemmen Gebruik deze 9-polige RS-232 data connector om een kabel of apparaat te voorzien van 9-pins SUB-D connector. De connector dient via de drukknoppen geklemd te worden aan de kabel. Terminal Block Een Terminal Block connector is een ideale connector voor hobby of testtoepassingen. De connector is meerdere keren te gebruiken en eenvoudig aan een kabel te bevestigen. SUB-D connectoren SUB-D connectoren, ook wel D-Sub of D-Subminiatuur, zijn algemeen voorkomende stekkerverbindingen die met name in computers toegepast worden. De naam miniatuur was voor de tijd dat deze connectoren gangbaar waren gepast, maar tegenwoordig is het een vrij grote connector. SUB-D connectoren hebben een eigen nummeringssysteem, beginnen altijd met de'D', gevolgd door de code van de plug met het exacte aantal pinnen. SUB-D connectoren zijn er met 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). Hierna volgt de'M'voor Male (mannelijk) of'F'voor Female (vrouwelijk). DB25M is dus een mannelijke 25-pins SUB-D connector, terwijl een DA15M een SUB-D 15-pins connector is. USB naar serieel Indien uw systeem niet over een seriële poort beschikt kunt u een USB poort converteren naar een seriële poort. Gebruik hiervoor een USB naar seriëel converter. RS-232 pinout (pintoewijzing) Waar de RS-232 connector oorspronkelijk over 25 pinnen beschikte, om zo ook een secundair RS-232 communicatiekanaal te transporteren, komt uvandaag de dag in de praktijk vrijwel enkel 9-pins RS-232 connectoren tegen. De pintoewijzing bij de RS-232 standaard is als volgt: * pin 1 tot 5 (boven van links naar rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND) * pin 6 tot 9 (onder van links naar rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI) * protective ground (buitenzijde) Specificaties Seriële RS232 connector 9-pins SUB-D (m) - 9-pins Terminal Block / klemmen * connectoren: 9-pins SUB-D (mannelijk) - Terminal Block 9-pins * type connector: serieel (RS-232) * uitvoering: rechte connector * bevestiging: klemmen * maximale kabeldiameter: Ø = 2,54 mm / AWG 26 - 20 * geschikt voor gebruik bij temperaturen tussen -20°C en + 70°C * bodemzijde met isolatie en antislip pad * afmetingen (L x B x H): 36 x 31 x 17 mm * levering omvat 1 connector * conform: RoHS * kleur: grijs * garantie: 2 jaar

Bol Partner

Seriële RS232 connector 9-pins SUB-D (m) - 9-pins Terminal Block / klemmenGebruik deze 9-polige RS-232 data connector om een kabel of apparaat te voorzien van 9-pins SUB-D connector. De connector dient via de drukknoppen geklemd te worden aan de kabel.Terminal BlockEen Terminal Block connector is een ideale connector voor hobby of testtoepassingen. De connector is meerdere keren te gebruiken en eenvoudig aan een kabel te bevestigen.SUB-D connectorenSUB-D connectoren, ook wel D-Sub of D-Subminiatuur, zijn algemeen voorkomende stekkerverbindingen die met name in computers toegepast worden. De naam miniatuur was voor de tijd dat deze connectoren gangbaar waren gepast, maar tegenwoordig is het een vrij grote connector. SUB-D connectoren hebben een eigen nummeringssysteem, beginnen altijd met de 'D', gevolgd door de code van de plug met het exacte aantal pinnen. SUB-D connectoren zijn er met 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). Hierna volgt de 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk). DB25M is dus een mannelijke 25-pins SUB-D connector, terwijl een DA15M een SUB-D 15-pins connector is. USB naar serieelIndien uw systeem niet over een seriële poort beschikt kunt u een USB poort converteren naar een seriële poort. Gebruik hiervoor een USB naar seriëel converter. RS-232 pinout (pintoewijzing)Waar de RS-232 connector oorspronkelijk over 25 pinnen beschikte, om zo ook een secundair RS-232 communicatiekanaal te transporteren, komt u vandaag de dag in de praktijk vrijwel enkel 9-pins RS-232 connectoren tegen. De pintoewijzing bij de RS-232 standaard is als volgt: pin 1 tot 5 (boven van links naar rechts):1= Data Carrier Detect (DCD)2= Received Data (RXD)3= Transmit Data (TXD)4= Data Terminal Ready / Data Transmit (DTR)5= Signal Ground (GND) pin 6 tot 9 (onder van links naar rechts):6= Data Set Ready (DSR)7= Request To Send (RTS)8= Clear To Send (CTS)9= Ring Indicator (RI) protective ground (buitenzijde)

Allekabels

Deze reeksklemmenadapter van Delock maakt het mogelijk om litzen met geïsoleerde uiteinden aan te sluiten. Daarmee is de adapter niet alleen geschikt voor speciale industriële toepassingen, maar kan hij ook in de hobbysector, bijv. in de modelbouw van spoorwegen, worden gebruikt. - Aansluitingen: 1 x seriële Sub-D 9 stekker met schroeven 1 x 9-polige klemmenstrip met drukknop - Pinbezetting: 1:1 - Rastermaat: 2,54 mm - Geschikt voor draaddoorsnedes van 26 tot 20 AWG - Bedrijfstemperatuur: -20 C ~ 70 C - Afmetingen (LxBxH): ca. 36 x 31 x 17 mm - Een vrije Sub-D 9-polige stekker - Adapter Aansluiting Klemmenstrip
