Delock Antennekabel FAKRA Z Stekker > DIN RG-174 32 cm Zwart

Deze antennekabel met FAKRA Z naar DIN aansluiting is ontworpen voor het verbinden van RF-componenten binnen radio- en antenne-installaties. Deze kabel is bijzonder nuttig wanneer je apparatuur met een FAKRA aansluiting wilt verbinden met apparaten of antennes die een DIN antenne aansluiting vereisen.

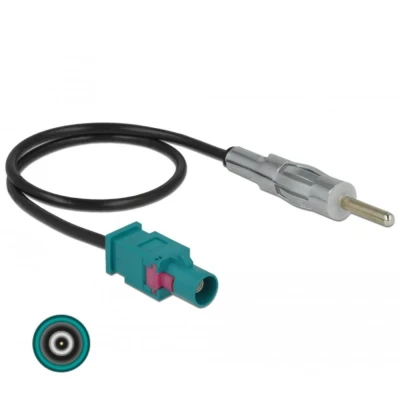

De kabel biedt aan de ene zijde een FAKRA Z plug (male) en aan de andere zijde een DIN plug (male). De FAKRA connector is uitgevoerd in de FAKRA Z kleurcodering (waterblauw), waardoor deze aansluitingen eenvoudig te herkennen zijn en voldoen aan de standaard FAKRA types.

Kenmerken van de kabel

Deze antennekabel is vervaardigd met RG-174 coaxkabel, een dunne en flexibele coaxkabel die ideaal is voor RF-signalen. Met een diameter van circa 2,9 mm en een zwarte mantel, biedt deze kabel een uitstekende combinatie van sterkte en flexibiliteit. De kleinere buigradius van 10,5 mm maakt het mogelijk om deze kabel te gebruiken in compacte installaties, zonder in te boeten op prestaties.

Technische specificaties

• Producttype: Antennekabel
• Merk: Delock
• Aansluiting 1: FAKRA Z plug (male)
• Aansluiting 2: DIN plug (male)
• FAKRA type: Z (waterblauw)
• Impedantie: 50 ohm
• Kabeltype: RG-174
• Kabeldiameter: ca. 2,9 mm
• Kabelkleur: Zwart
• Kabeldemping: 0,35 dB @ 100 MHz per meter
• Minimale buigradius: 10,5 mm
• Kabellengte: 32 cm (inclusief connectoren)

Uitleg van gebruikte termen

RG-174

RG-174 is een dunne coaxkabel met flexibele isolatie en gevlochten afscherming. Deze kabel wordt vaak gebruikt voor RF-signalen in antenne- en communicatiesystemen, vooral daar waar een compacte kabel vereist is.

DIN

DIN antenne connectoren zijn veelvoorkomend in radio- en antenne-installaties, vooral binnen Europese auto- en antennesystemen. Deze connector wordt gebruikt voor het aansluiten van antennekabels op radio-ontvangers.

FAKRA Z

FAKRA Z is een variant van de FAKRA coax connector, herkenbaar aan de waterblauwe kleurcodering. Deze connector is populair als universele of aftermarket RF-aansluiting in voertuigen en antennesystemen.

FAKRA connectoren zijn gebaseerd op de SMB-coax standaard, maar zijn voorzien van een kunststof behuizing met mechanische en kleurcodering. Dit voorkomt per ongeluk aansluiten met incompatibele connectoren. Ze zijn ontworpen om te werken met een impedantie van 50 ohm en ondersteunen frequenties tot meerdere GHz, wat ze ideaal maakt voor gebruik in antenne- en communicatiesystemen zoals GPS, radio, LTE en 5G antennes.

Met deze antennekabel is het gemakkelijk om verschillende RF-systemen met elkaar te verbinden, waardoor betrouwbare communicatie en signaaloverdracht mogelijk wordt.
