Delock D-Sub 9 pin female to 4 Terminal Block Adapter with DIP switch and 120 ohm terminating resistor for CAN / LIN

- Eenvoudige bedrading via schroefklemmen - 120 Ohm afsluitweerstand optioneel in te schakelen - Geschikt voor CAN- en LIN-bussystemen - Compact ontwerp voor weinig ruimte - Compatibel met KVASER-poorten - Ondersteunt ontwikkel- en testapplicaties Beschrijving Deze adapter van Delock is ideaal voor testopstellingen, diagnoseapplicaties, ontwikkelomgevingen en voor aansluiting op compatibele KVASER-poorten. Via de schroefklemmen kunnen draden met ontblote uiteinden worden aangesloten. Met de DIP-schakelaar kan een 120-ohm afsluitweerstand worden ingeschakeld, die zich bevindt tussen pin 2 (CAN L) en pin 7 (CAN H). Technische specificaties - 1 x D-Sub 9-polige vrouwelijke connector - 1 x 4-polige schroefklemmen - Rastermaat: 3,81 mm - Draaddikte: 22 tot 18 AWG - Compatibel met KVASER-poorten - Afsluitweerstand: 120 Ohm, optioneel in te schakelen via DIP-schakelaar - Pinbezetting: Pin 1 - Pin 2 CAN L, Pin 2 - Pin 7 CAN H / LIN, Pin 3 - Pin 3 / 5 / 6 GND, Pin 4 - Pin 9 VBAT - Afmetingen (LxBxH): ca. 37 x 28 x 16 mm Inhoud levering

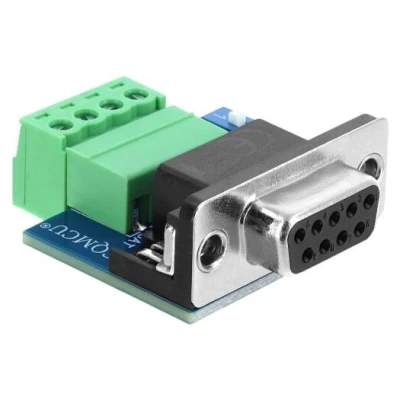

Description This adapter by Delock can be used for test setups, diagnostic applications, development environments, and connection to compatible KVASER ports. Stranded wires with stripped ends can be connected to the terminal block. If necessary, a 120-ohm terminating resistor can be enabled via the DIP switch. This resistor is connected between pin 2 (CAN L) and pin 7 (CAN H). Specification • Connectors: 1 x D-Sub 9 pin female 1 x 4 pin terminal block • Pitch: 3.81 mm • Useable for a cable gauge from 22 to 18 AWG • Suitable for KVASER ports • Terminating resistor: 120 ohms, enableable via DIP switch • Pin assignment: pin 1 - pin 2 Can L pin 2 - pin 7 Can H / LIN pin 3 - pin 3 / 5 / 6 GND pin 4 - pin 9 VBAT • Dimensions (LxWxH): ca. 37 x 28 x 16 mm Package content • Adapter
