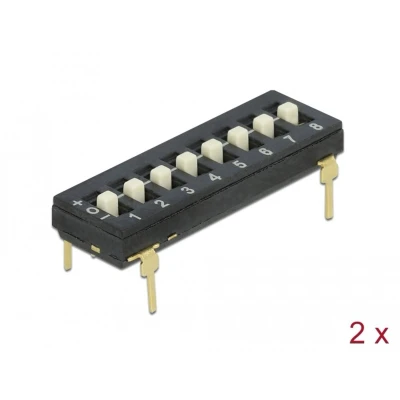

Delock DIP schakelaar Tri State 8 cijferig 2,54 mm pitch THT verticaal

Description This DIP switch by Delock is suitable for the solder mounting on a PCB. Tri-State circuit The tri-state switch consists of 8 single switches, each with 3 switching positions (+, 0, -) per position. This allows to set more codings than a standard DIP switch with only 2 switch positions (on / off). THT Assembly Technology The attached soldering pins on the DIP switch can be inserted through contact holes on a PCB and soldered from the bottom side. The switching rows are used to set configurations and to change parameters. Multifunctional application The DIP switch is mainly used in telecommunications, computers and measuring. Specification • Connectors: 1 x 10 soldering pin • Number of positions: 8 • Pitch: 2.54 mm • Switch positions: 3 (+, 0, -) • Switching rating: 25 mA, 24 VDC • Insulation resistance: 1000 MΩ / 500 VDC • Withstanding voltage: 500 VAC / 1 minute • Soldering temperature: 250 °C for ca. 3 seconds • Environmental temperature: -40 °C ~ 85 °C • Operating temperature: -30 °C ~ 85 °C • Material: plastic • Colour: black • Dimensions (LxWxH): ca. 21.8 x 7.0 x 3.2 mm Package content • 2 x DIP switch

- 8 individuele schakelaars voor veelzijdige codering - Tri-staat functie voor meer schakelopties - THT-technologie voor een veilige montage - Compact ontwerp bespaart ruimte - Temperatuurbereik tot 85°C - Geschikt voor gebruik in de telecommunicatie/industrie Deze DIP-schakelaar van Delock is geschikt voor het solderen op een printplaat. Tri-staat schakeling De tri-staat schakelaar bestaat uit 8 individuele schakelaars, die elk 3 schakelposities (+, 0, -) per positie hebben. Hierdoor kunnen er meer coderingen worden gegenereerd dan met een standaard DIP-schakelaar met slechts 2 schakelposities (aan/uit). THT-montagetechniek De aangebrachte soldeerpennen op de DIP-schakelaar worden in contactgaten op de printplaat gestoken en aan de onderkant gesoldeerd. De schakelrijen worden gebruikt voor het instellen van configuraties en het omzetten van parameters. Veelzijdig inzetbaar De DIP-schakelaar wordt voornamelijk gebruikt in de telecommunicatie, in de computersector en in de meettechniek. Specificaties - Aansluitingen: 1 x 10 sol
