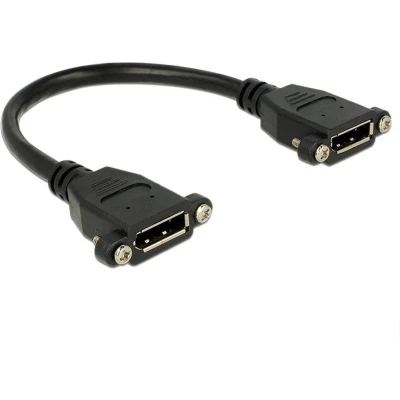

Delock kabel Displayport 1.1 female voor installatie > fe

DisplayPort inbouwadapter (v-v) – versie 1.2 maakt het mogelijk een DisplayPort-aansluiting te realiseren op een gewenste locatie, zoals in een paneel, systeemkast, auto of andere behuizing. De adapter ondersteunt hoge resoluties tot 3840 x 2160 bij 60 Hz of 5120 x 2880 bij 30 Hz en is bedoeld voor (paneel)inbouw. De aansluiting werkt met DisplayPort (vrouwelijk) aan beide zijden en kan worden vastgezet met twee schroefgaten aan elke zijde. De kabeldiameter bedraagt circa 6 mm en de afmetingen voor montage zijn openingen van 18 x 7 mm met een afstand tussen de gaten van circa 27 mm. De afdekking is zwart en de unit voldoet aan RoHS. De pin 20 van deze adapter is aangesloten voor DP_PWR; afhankelijk van de kabel die wordt gebruikt kan DP_PWR via pin 20 worden doorgegeven of niet. Als de kabel geen DP_PWR ondersteunt, werkt de adapter gewoon als DP‑Port‑adapter zonder voeding via pin 20. Garantie bedraagt 2 jaar.

Technische kenmerken

• DisplayPort (vrouwelijk) - DisplayPort (vrouwelijk)
• Ondersteunt audio- en videosignalen
• Resolutions: tot 3840 x 2160 @ 60 Hz / 5120 x 2880 @ 30 Hz
• Totale bandbreedte: tot 21,60 Gbit/s (HBR2)
• DP_PWR via pin 20 afhankelijk van kabel (3,3 V / 500 mA)
• RoHS, kleur: zwart, geschikt voor (paneel)inbouw

Installatiekenmerken

• Beide zijden met 2 schroefgaten (incl. 4 schroeven)
• Schroeftype: #4-40 UNC (ca. 15 mm)
• Openingen voor montage: 18 x 7 mm
• Afstand tussen gaten (midden-midden): ca. 27 mm
• Kabeldiameter: ca. 6 mm

Let op: DP_PWR kan voeding leveren via pin 20 als de aangesloten kabel dit ondersteunt. Dit kan problemen of kortsluiting veroorzaken als voeding niet nodig is. Koop een kabel met DP_PWR alleen als de fabrikant dit aanbeveelt; bij veel kabels is niet duidelijk of pin 20 is aangesloten of DP_PWR wordt ondersteund.
