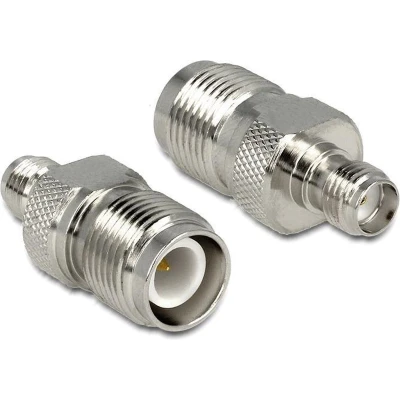

DeLOCK SMA (v) RP TNC adapter 50 Ohm

Met deze SMA (v) - RP-TNC (v) adapter kunt u eenvoudig een kabel of apparaat met een SMA-connector koppelen aan een apparaat met een RP-TNC-connector. Dit maakt het een ideale oplossing voor gebruik bij diverse toepassingen, zoals antennes, modems, routers, satellietdecoders en andere apparaten die voorzien zijn van antennes.

SMA Connector

De SMA-connector is een schroefbare, compacte coaxiale RF-connector die in de jaren '60 is ontwikkeld. Met een impedantie van 50 Ohm biedt deze connector uitstekende prestaties voor diverse radiofrequentietoepassingen. Er zijn verschillende types SMA-connectoren, namelijk:

• SMA mannelijk: met een pin aan de binnenzijde en schroefdraad aan de binnenzijde.
• SMA vrouwelijk: met een pin-ingang aan de binnenzijde en schroefdraad aan de buitenzijde.
• RP-SMA mannelijk: met een pin-ingang aan de binnenzijde en schroefdraad aan de binnenzijde.
• RP-SMA vrouwelijk: met een pin aan de binnenzijde en schroefdraad aan de buitenzijde.

Het is belangrijk om te weten dat SMA-connectoren niet compatibel zijn met RP-SMA-connectoren, maar gelukkig zijn er adapters beschikbaar die deze compatibiliteit kunnen realiseren.

TNC Connector

De TNC-connector is een schroefbare versie van de BNC-connector, ontwikkeld in de jaren '50. Deze connector heeft doorgaans ook een impedantie van 50 Ohm, maar komt in zeldzame gevallen ook voor met 75 Ohm. De TNC-connector presteert beter dan de BNC-connector bij microgolf frequenties, maar is hoofdzakelijk ontworpen voor toepassingen binnen een frequentiebereik van 0 tot 11 GHz. De soorten TNC-connectoren zijn als volgt:

• TNC mannelijk: met een pin aan de binnenzijde en schroefdraad aan de binnenzijde.
• TNC vrouwelijk: met een pin-ingang aan de binnenzijde en schroefdraad aan de buitenzijde.
• RP-TNC mannelijk: met een pin-ingang aan de binnenzijde en schroefdraad aan de binnenzijde.
• RP-TNC vrouwelijk: met een pin aan de binnenzijde en schroefdraad aan de buitenzijde.

Houd er rekening mee dat TNC-connectoren en RP-TNC-connectoren niet compatibel zijn, maar ook hiervoor zijn adapters beschikbaar.

Specificaties

Deze SMA (v) - RP-TNC (v) adapter is vervaardigd uit verguld messing en koper en biedt duurzame connectiviteit. De lengte van de adapter is 25.50 mm en de diameter bedraagt 12.00 mm. Met een impedantie van 50 Ohm is deze adapter perfect voor diverse radiofrequentietoepassingen en zorgt het voor een betrouwbare en efficiënte verbinding tussen verschillende apparaten.
