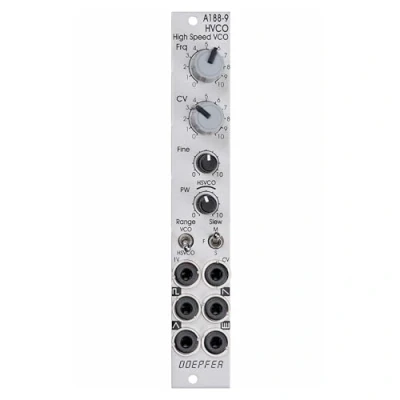

Doepfer A 188 9 High Speed VCO Oscillator modular synthesizer

Analoge oscillator met hoge snelheid. Frequentiebereik VCO-modus 15 Hz tot 6 kHz. Frequentiebereik HSVCO-modus 15 kHz tot 500 kHz. Hogesnelheidsuitgang kan niet worden gebruikt in VCO-modus. Frequentieregeling voor grof en fijn. Instelbare pulsbreedte. Zwenken (3 snelheden) om het PLL-circuit te regelen. 1V/oct-ingang. FM-ingang. Golfvormuitgangen voor vierkant, zaagtand, driehoek & hoge snelheid. ideaal voor het aansturen van BBD vertragingen (A-188-X) voor Karplus-Strong synthese, & . Doepfer A-188-9 - High-speed VCO & PLL-module voor modulaire speciale toepassingen. De A-188-9 module van Doepfer is een zogenaamde high-speed VCO die werkt in het octaafzuivere bereik van ongeveer 15 kHz tot 500 kHz. De belangrijkste toepassing is de aansturing van BBD vertragingen (A-188-X) voor Karplus-Strong synthese, maar ook andere modules met hoogfrequente ingangen zoals bijv. of. In principe bestaat de module uit een precieze audio-oscillator met een nageschakelde PLL-eenheid (Phase Locked Loop), die werkt als een frequentievermenigvuldiger met een factor 32. Een deel van de PLL-schakeling bestaat uit een frequentieregelaar die de frequentie van het signaal met een factor 32 vermenigvuldigt. Onderdeel van het PLL-circuit is een slew-begrenzer die bepaalt hoe snel de frequentie van de PLL de frequentie van de VCO volgt. De PLL kan de VCO niet direct volgen, maar er moet een compromis worden gekozen tussen de rimpel van de PLL-frequentie en de volgsnelheid. Naast de hoofdtoepassing als snelle oscillator kan de A-188-9 daarom ook worden gebruikt als extra VCO in het audiobereik, die de standaard zaagtand-, driehoek- en blokgolfvormen met instelbare pulsbreedte heeft. MS-ID: SYN0009101-000. Tasteninstrumente, Modular Synthesizer, Oszillator-Module.
