Eaton Easy E4 I/O Uitbreiding - 4AI/2AQ - 0-10 V DC 20 mA - Schroefaansluiting 4/12-Bit - 197223

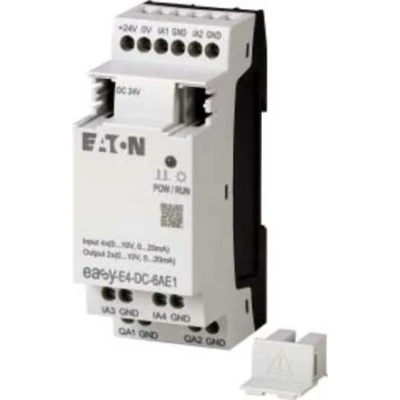

Eaton EASY-E4-DC-6AE1 is een PLC-aansturingsmodule voor de EasyE4-familie, ontworpen voor 24 V DC voeding. De module biedt 4 analoge ingangen en 2 analoge uitgangen, met een maximale resolutie van 12 bit (0-4095). Het compacte ontwerp en de DIN-rail-bevestiging maken integratie in industriële schakelkasten eenvoudig. De behuizing is IP20-beschermd en geschikt voor toepassingen bij omgevingstemperaturen van -25 °C tot +55 °C. De voeding vereist een DC-spanning van 24 V, terwijl de schakellast beperkt blijft tot 0,5 A.

De afmetingen bedragen 58 mm lang, 35,5 mm breed en 90 mm hoog, met een gewicht van ongeveer 0,088 kg. De installatie kan zowel verticaal als horizontaal plaatsvinden en ondersteunt oplegging met schroefmontage of een DIN-railmontage volgens IEC/EN 60715 (35 mm). De module heeft twee aanvullende hardware‑interfaces naast de analoge kanalen en maakt gebruik van schroefklemmen met een breedte van 6,5 mm voor bekabeling. De apparatuur is ontworpen met EMC- en ESD-normen in gedachte en biedt betrouwbare prestaties in industriële omgevingen.

De EASY-E4-DC-6AE1 is compatibel met de EasyE4-architectuur en is bedoeld als uitbreidingsmodule voor analoge signaalverwerking in een EasyE4-systeem. Hij is geschikt voor toepassingen waarbij een compacte analoge input/output-oplossing vereist is, met eenvoudige integratie in bestaande PLC-omgevingen.

Kenmerken

• Analoge ingangen: 4
• Analoge uitgangen: 2
• Resolutie: 12 bit (0-4095)
• Voedingsspanning: 24 V DC
• Beschermingsgraad: IP20
• Montage: DIN-rail of met bevestigingshoeken
• Dimensies: 58 x 35,5 x 90 mm
• Gewicht: 0,088 kg
• Omgevingstemperatuur: -25 °C tot +55 °C

Opmerkingen: geen aanvullende instructies of gebruiksprocedures zijn opgenomen in de beschikbare specificaties.
