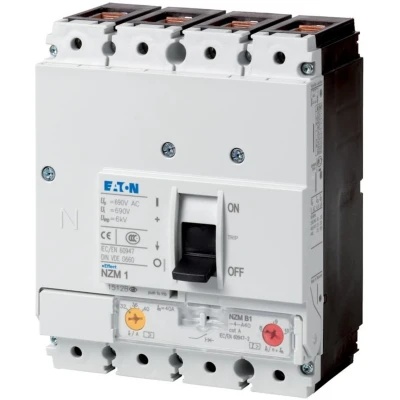

Eaton, FI stroomonderbreker, NZMN1 4 A100

Artikelnummer: 265819 EAN: 4015082658199 Model: NZMN1-4-A100 Aantal hulpcontacten als maakcontact: 0 Aantal hulpcontacten als NC-contact: 0 Berekende duurzame stroom Iu: 100 A Met geïntegreerde onderspanningsbeveiliging: Nee Aantal polen: 4 Overbelastingsontspanner stroominstelling: 80 A Aantal hulpcontacten als wisselcontact: 0 Nominale spanning: 690 V Vermogensverlies: 21.9 W Beschermingsgraad (IP): IP20 Positie van de aansluiting voor hoofdcircuit: voorkant Motor aandrijving geïntegreerd: Nee Aansluitmethode hoofdstroomcircuit: Frameklem Uitvoering van het bedieningselement: Tuimelaar Met geactiveerde melder: Nee Berekend grenskortsluituitschakelvermogen Icu bij 400 V, 50 Hz: 50 kA Instelbereik van de kortstondig vertraagde kortsluitbeveiliging: 0 A Instelbereik van de onvertraagde kortsluitontspanner: 6 A Geschikt voor montage op DIN-rails: Nee Geïntegreerde aardlekbeveiliging: Nee Motoraandrijving optioneel: Nee Apparaatconstructie: Inbouwapparaat Vaste inbouwtechniek DIN-railmontage optioneel: Ja Compleet apparaat met beveiligingseenheid: Ja Zolltarifnummer: 85362090 Productbeschrijving Vermogenschakelaar NZM1, 4-polig Technische gegevens Schakelvermogen 400/415 V 50 Hz (Icu): 50 kA Nominale stroom = nominale continustroom Nominale stroom = Nominale continustroom (In = Iu): 100 A [318700] (Kop/Label): Details Installatie type: Vaste installatie Frameklem Standaard/Goedkeuring: IEC Beschermingsfunctie: installatie- en kabelbescherming

De Eaton Industries NZMN A vermogensschakelaar is een vierpolig apparaat met een nominale ononderbroken stroom van 100A en een nominale spanning van 690V. Het schakelvermogen bij 400/415V 50Hz (Icu) is 50kA. Het is geïnstalleerd als een vast ingebouwd apparaat en beschikt ook over boxklemmen. De instelling voor overbelastingsbeveiliging loopt van 80 - 100 A en de instelling voor niet-vertraagde kortsluiting loopt van 6 - 10 A. Deze volgens IEC-normen goedgekeurde stroomonderbreker is ontworpen voor systeem- en kabelbeveiliging.
