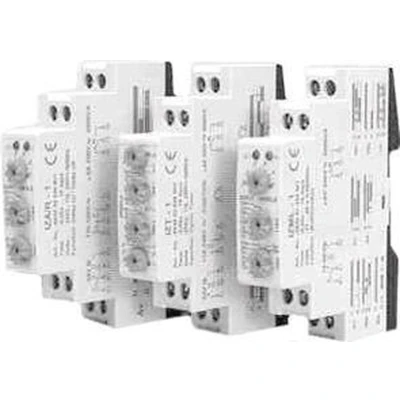

Eberle tijdrelais izm 1 multilux 053051649001

Dit multifunctionele tijdrelais uit de serie Eberle is ontworpen voor verdelingen in 35 mm DIN-rail montagesystemen. Het apparaat biedt een uitgebreide tijdsbereik van 0,05 seconde tot 100 uur en kan met een nauwkeurigheid van circa ±0,5% een breed scala aan toepassingen afdekken. Het systeem beschikt over één wisselcontact (SPDT) en wordt geleverd met aansluitingsterminalen die met onverliesbare schroefklemmen zijn uitgevoerd, waardoor de bedrading veilig en compact kan plaatsvinden. De bouwbreedte bedraagt 17,5 mm en de installatie vindt plaats in verdelinbouw op de 35 mm normrail. Voorafgaand aan de werking kan via een vastklikbare draaischakelaar aan de voorzijde de functie en het tijdbereik worden geselecteerd; deze instelling is met een schroevendraaier te bedienen. Gedurende de tijd loopt, geven indicatoren de bedrijfsspanning weer en knippert de indicator die verwijst naar de status van het uitgangsrelais, zodat de functietoestand continu te controleren is. Door het kunnen schakelen van parallelle belastingen zoals schuiven, relais of controlelampjes, biedt dit relais flexibiliteit voor uiteenlopende besturingsfuncties.

Belangrijkste kenmerken

• Tijdsduur: 0,05 s – 100 h

• 1x wisselcontact (SPDT)
• Installatie op 35 mm DIN-rail
• Bouwbreedte 17,5 mm
• Voorzijde met vastklikbare draaischakelaar
• Instelling van functie en tijdbereik met schroevendraaier
• Indicatoren voor uitgangsrelais en bedrijfsspanning
• Schakelt parallelle belastingen (bijv. schuiven, relais, indicatoren)
• Aansluitklemmen met onverliesbare schroefklemmen
• Universele bedrijfsspanning
• Tijdsbereik en nauwkeurigheid: 50 ms – 100 uur, ±0,5%
