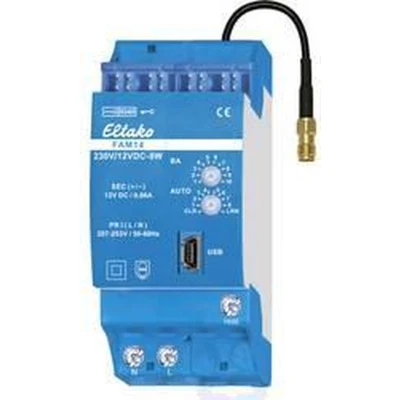

Eltako FAM14 Bussysteem Controller DIN-Rail - 30014000 Elektra Installatieonderdeel

Eltako FAM14 is een draadloze antennemodule voor de RS485-bus met verwisselbare antenne. Het apparaat biedt bidirectionele, gecodeerde draadloze communicatie en integreert een schakelnetadapter van 12 V DC/8 W. Met een standby-verlies van circa 1 W is het energiezuinig in standby. De module kan tot 128 gecodeerde sensoren en tot 126 uitgangskanalen op de RS485-bus ondersteunen, en schakelt via een RS485-interface door naar nageschakelde bus-schakelingen. Een kabelondersteuning biedt de mogelijkheid om een draadloze antenne FA250 of FA200 aan te sluiten.

De FAM14 is een serie-inbouwapparaat voor montage op draagrail (DIN-rail), met een breedte van 36 mm en een diepte van 58 mm. De voeding is 230 V en de verpakking bevat onder andere afsluitweerstanden en jumpers, evenals een jumper-montagetool SMW14. Er kunnen tot 128 gecodeerde sensoren worden geïntegreerd en aan de laatste actuator dient de meegeleverde tweede afsluitweerstand te worden aangesloten. Voor beheer en configuratie via PC ondersteunt het apparaat een Mini-USB-aansluiting en wordt de PC-software PCT14 gebruikt om een apparatenlijst te maken, actuatoren te configureren en back-ups te maken. Een code voor het downloaden van PCT14 via de Eltako-website is bij de FAM14 inbegrepen.

Behandeling en installatie worden ondersteund met de volgende aanvullende informatie: als de belasting meer dan 50% van het nominale vermogen van 8 W is, dient links van de module ruimte te worden vrijgehouden voor ventilatie met behulp van het afstandsstuk DS14.

Kenmerken

• Draadloze antennemodule voor RS485-bussysteem
• Verwisselbare antenne
• Bidirectioneel en gecodeerde verbinding
• Geïntegreerde schakelnetadapter 12 VDC/8 W
• Stand-byverbruik circa 1 W
• Tot 128 gecodeerde sensoren

Gebruik

1. Gebruik Mini-USB om een PC te verbinden, een apparatenlijst te maken, actuatoren te configureren met PCT14 en back-ups te maken.
2. Een code voor het downloaden van PCT14 via de Eltako-website is bij de FAM14 inbegrepen.
3. Bij belasting >50% van 8 W, creëer links van de module een halve module ventilatieafstand met het DS14.
