Eltako funk 62 serie schakelactor voor zonwering en rolluiken 1 no 4a 250v ac 30200535

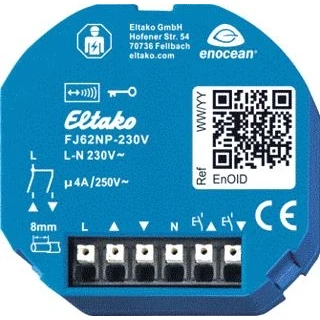

Eltako FJ62NP-230V is een wireless inbouwactor voor jaloezieën en rolluiken, geschikt voor 230 V AC condensatormotoren. Het apparaat werkt bidirectioneel en kan zowel bediend worden via een interne radiowerkende antenne als via eventueel gemonteerde conventionele lokale knoppen. De contactschakeling is niet-potentiaalvrij (NO-contact), met een maximale belasting van 4 A bij 250 V AC. De unit draait op 230 V en heeft een stand-by verbruik van circa 0,6 watt. Bij spanningsuitval wordt de positie uitgeschakeld, wat bij veiligheids- en stilstandsituaties relevant is. De behuizing is ontworpen voor inbouwmontage in een muur van 49 x 51 mm met een diepte van 20 mm, en de aansluitklemmen zijn insteekklemmen geschikt voor kabeldiameters van 0,2 tot 2,5 mm. Dankzij de tip-techniek kunnen tot 32 draadloze toetsen en centrale bedieningstoetsen worden ingeleerd, inclusief uni-toepassingen zoals een universele knop en richtingstoetsen. De actuator ondersteunt zowel omhoog als omlaag bedienen met duidelijke nood-stopfunctie bij kort typen of onderbreking van de aansturing. Ook kan de centrale bedieningstoets met statische prioriteit worden ingeleerd voor voorrang bij bediening, en de richting wordt aangepast via een onderbreking van de aansturing of via een specifieke rij- en stoplogica.

Daarnaast kan de radiogestuurde bediening worden gekoppeld aan GFVS-software voor nauwkeurige rijtijd en positie-synchronisatie. Een draadloos raamcontact kan worden ingeleerd met beveiliging tegen openen, zodat AB-opdrachten en soortgelijke timers worden voorkomen. Het product ondersteunt een automatische synchronisatie bij eindposities en biedt meerdere lokale en radiogestuurde bedieningsmogelijkheden, inclusief specifieke functies voor het bedienen van jaloezieën en rolluiken.

Kenmerken

• Draadloze inbouwactor voor jaloezieën en rolluiken
• 1+1 NO-contact 4A/250V AC
• 230 V voeding en stuurspanning
• Stand-by verbruik ca. 0,6 W
• Inleerbare radiotoetsen en centrale bedieningstoetsen
• Centrale bedieningstoets met statische prioriteit

Gebruik

1. Installeer de inbouwactor in de muur volgens de afmetingen 49 x 51 mm, 20 mm diep.
2. Sluit de 230 V voeding en bedieningslijnen aan met insteekklemmen voor 0,2–2,5 mm kabel.
3. Gebruik de tip-techniek om tot 32 draadloze toetsen en centrale bedieningstoetsen in te leren.
4. Stel zo nodig een universele knop en richtingstoetsen in; richtingsverandering kan via onderbreking van aansturing of via een dubbel roltoets plaatsvinden.
5. Activeer de centrale bedieningstoets met prioriteit indien gewenst; dit blijft actief zolang de radiotoets ingedrukt is.
6. Koppel eventueel GFVS-software voor exacte rijtijden en automatische positiebewaking; bij eindposities wordt synchronisatie uitgevoerd.
7. Indien een draadloos raamcontact wordt ingeleerd, wordt beveiliging gegenereerd tegen onbedoelde opdrachten bij openen.
8. Bij spanningsuitval wordt de actuator uitgeschakeld om veiligheid te waarborgen.
9. Gebruik kort typen om beweging onmiddellijk te stoppen; grafische of tekstuele feedback wordt via de software bijgehouden.
