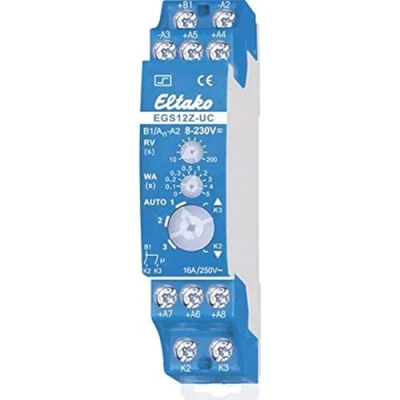

Eltako Groepenschakelaar - EGS12Z-UC - 1-1M - DIN-rail - 21200401

Eltako EGS12Z-UC is een stootstootschakelaar voor DIN-railmontage die centraal kan worden aangestuurd voor één motor of voor een motorrelais. De device ondersteunt twee NO-contacten en werkt met een stuurspanning die hetzelfde potentiaal heeft als de voedingsspanning. De stand-byverbruik ligt tussen 0,05 en 0,4 watt. De impulsgestuurde bediening maakt het mogelijk om via dynamische of statische stuuringangen commando’s omhoog of omlaag te geven, waarbij korte impulsen (minimaal 20 ms) een contact sluiten. In werktuigen kan dit worden toegepast bij rollen luiken, jaloezieën en rolgordijnen. Het apparaat is getest in een servicecentrum voor kwaliteitscontrole en weegt ongeveer 200 gram. Fabrikant is Eltako.

Het toestel fungeert als elektronische groepsschakelaar met DIN-railmontage en heeft een bouwdiepte van 58 mm. Het aantal sluiters bedraagt twee. De besturingseenheden A3 tot A8 moeten op hetzelfde potentieel als de voedingsspanning blijven. Frontpanelensturingen kunnen via draaischakelaars worden ingesteld om richting omhoog of omlaag te kiezen, en er kunnen motorrelais zoals MTR12-UC of DC-motorrelais worden aangestuurd. De aanduidingen omhoog en omlaag verwijzen naar toepassingen bij zonwering.
