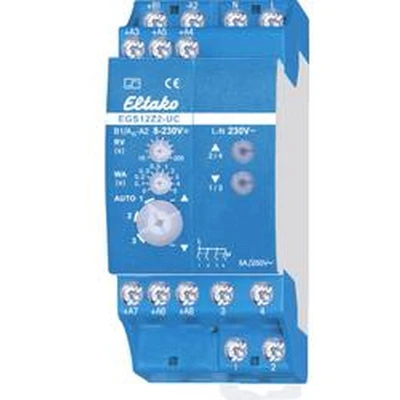

Eltako Groepschakelaar 2-2M EGS12Z2-UC

De Eltako EGS12Z2-UC is een stroomstoot-groepsschakelaar bedoeld voor centrale besturing met twee 230 V-motoren. Het apparaat functioneert als actuator UC die commando’s van sensorrelais of schakelaars omzet en op basis van de voorgeprogrammeerde draaischakelaars aan de voorkant twee motoren aanstuurt. Demodule is geschikt voor DIN-rail montage en voorziet in een standby-verlies van slechts 0,05 tot 0,9 watt. De stuurspanning op klem A3 tot A8 moet hetzelfde potentiaal hebben. De werking komt volledig overeen met de EGS12Z-UC en bevat een geïntegreerd motor-scheidingsrelais MTR12-UC. Hiermee kan motor 1 via 1/2 worden geschakeld en motor 2 via 3/4. Het apparaat is ontworpen voor centrale besturing en biedt een compacte oplossing om twee 230 V-motoren te regelen met behoud van duidelijk gestructureerde aansluitingen en operationele betrouwbaarheid.

Technische kenmerken

• Voor DIN-rail montagemodule, 230 V, 2 A, 500 W
• Stroomstoot-groepschakelaar voor centrale besturing voor twee 230 V-motoren
• Standby-verlies 0,05 tot 0,9 watt
• Stuurspanning op klem A3 tot A8 hetzelfde potentiaal
• Aanduiding motor 1/2 en 3/4 voor twee motoren
