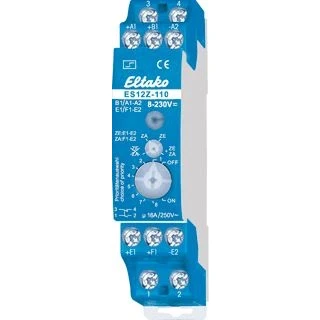

Eltako impuls relais 1xm 1xv es12z 110 uc

Eltako ES12Z-110 is een stootschakelaar voor DIN-rail montagesystemen. Deze module biedt één NO- en één NC-contact en kan worden aangestuurd met 8-230 V/UC met galvanische scheiding voor extra stuur- en centrale aan/uit-ingangen. De schakelunit is geschikt voor 230 V/DC en 230 V/AC toepassingen met een maximaal schakelvermogen van 20 A bij 230 V via beide contacten, en ondersteunt een belastbare last tot 2000 W. Het apparaat kenmerkt zich door weinig schakellawaai en geen standby-stroomverbruik. Via twee draaischakelaars kun je de gedragscentrale en prioriteiten bepalen, bijvoorbeeld hoe de schakelaar reageert bij uitval en terugkeer van de bedrijfsspanning.

Voor doprailmontage ontworpen, de module ondersteunt een glimlampstroom tot 50 mA vanaf 100 V stuurspanning (afhankelijk van de functies mogelijk).

Opties en kenmerken worden gecombineerd om een flexibel stoor-/impulsrelais-systeem te vormen met gedistribueerde aansturingspunten en galvanische scheiding tussen de centrale besturing en de onafhankelijke contacten.

Functies

• DIN-rail montage
• 1x NO, 1x NC contact
• 230 V/DC en 230 V/AC 16 A (2000 W)
• Laag schakellawaai, geen standby-stroomverbruik
• Aansturing 8-230 V/UC met galvanische scheiding
• Glimlampstroom max. 50 mA vanaf 100 V stuurspanning

Gebruik

1. Via de draaischakelaar functies kiezen: centraal Aan en Uit, Alleen centraal Aan, Alleen centraal Uit, Geen centrale sturing.
2. Via een tweede draaischakelaar prioriteiten bepalen en gedrag bij uitval/terugkeer van bedrijfsspanning vastleggen.

ELTAKO IMPULS RELAIS 1XM-1XV ES12Z ES12Z-110-UC
