Eltako radiofreq ontvanger fsb61np 230v

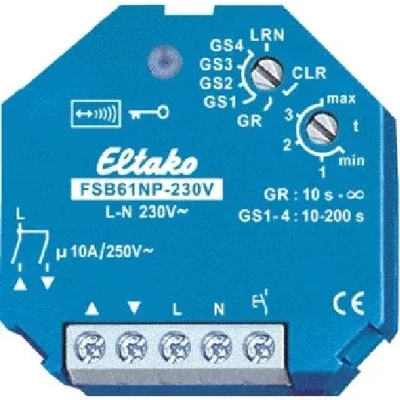

Eltako FSB61NP-230V is een ingebouwde draadloze jaloezie- en rolluikactor voor 230 V. De actuator biedt 1+1 NO-contacten (niet potentiaalvrij) met een belasting van 4 A/250 V AC en kan draadloos worden aangestuurd. De module ondersteunt gecodeerde draadloze communicatie, bidirectionele communicatie en repeater-functie, en heeft een laag standby verbruik van 0,9 W. Voor lokale bediening kan de actuator ook worden aangestuurd via een conventionele 230 V-stuurknop. Het apparaat is geschikt voor inbouwmontage (afmetingen circa 45 x 45 x 33 mm) en werkt met voedings-, schakel- en stuurspanning lokaal 230 V. Bij uitval van de voedingsspanning wordt de inrichting uitgeschakeld. De interne antenne maakt draadloze communicatie mogelijk, en er kunnen gecodeerde sensoren worden ingeleerd. Een receptor- en besturingsoplossing kan ook met een aanwezige radiografische ontvanger worden geïntegreerd.

Daarnaast is er een radiografische ontvanger beschikbaar in een kunststof behuizing, met meerdere commando’s en een IP20-beveiligingsklasse. Deze ontvanger ondersteunt 32 bit-codering en is geschikt voor jaloezie-/rolluikschakelaars en pulsdrukkerbediening.

Door de bovenste draaischakelaar kunnen tot 35 radiotoetsen worden toegewezen, met verschillende GS-regels voor groepsbediening en richtingsturing. Er zijn opties voor een dubbelklik-omkeerfunctie, richtingtesterfuncties, en universele toetsinstellingen via gecodeerde toetsen of afstandsbedieningen. Het systeem ondersteunt zowel uni-directionele als bidirectionele werking, inclusief repeater-functies en centrale besturing.

Kenmerken

• Draadloze jaloezie-/rolluikactor 230 V
• 1+1 NO-contact, 4 A/250 V AC
• Gecodeerde en bidirectionele draadloze communicatie
• Repeater-functie en sensorinleren
• Inbouwmontage, 45 x 45 x 33 mm
• Standby verlies 0,9 W
• Lokale bediening via 230 V-stuurschakeling
• Uitval van voedingsspanning schakelt uit
• Interne antenne, mogelijkheid afstandsbediening
• RC-lastregeling en groepsknoppen GS1–GS4, GR

Gebruiksinstructies

1. Bij de eerste stuurimpuls schakelt FSB61 de stuuringang naar richtingstoetsen.
2. Voor A1 terug naar universale toets: schakel de voedingsspanning kort uit.
3. Vanaf week 36/19 kan via de RTD-diode een richtingstester voor AB worden aangesloten.
4. Een tweede richtingstester kan direct op de stuuringang worden aangesloten.
5. Gecodeerde sensoren kunnen ingeleerd worden; draadloze/repeterfuncties inschakelbaar.
