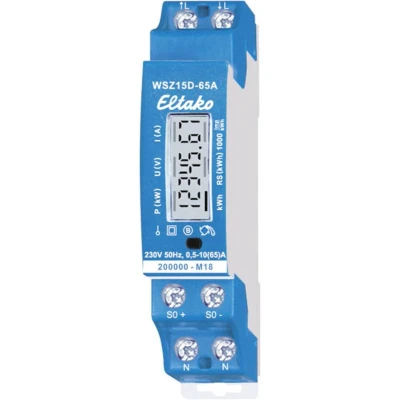

Eltako WSZ15D 65A MID kWh meter 1 fase Digitaal 65 A Conform MID: Ja stuk(s)

Deze module is een eendelige, DIN-rail gemonteerde kWh-meter voor éénfasedienst. Het apparaat meet actieve energie door de stroom tussen ingang en uitgang en heeft een S0-interface. De teller is MID-geboord (geijkt) en geschikt voor stroomberekening binnen een meetinstallatie. Maximale continu-stroom tot 65 A, met een uiterst gering standby-verbruik van maximaal 0,4 W. De constructeur beschrijft een compacte bouw: 1 deeleenheid breed 18 mm en diepte 58 mm, geschikt voor montage op DIN-rail (EN 60715 TH35). Het apparaat biedt via een 7-segments display en een bedieningstoets inzicht in totale en geheugenactieve energie, en actuele spanning en stroom; het display kan ook zonder voeding twee weken afleesbaar zijn onder voorwaarden. Bij belasting en installatie dient rekening gehouden te worden met ventilatie- en afstandseisen; gebruiksinstructies en beveiligingen zijn opgenomen in de handleiding.

Technische kenmerken

• Belastbaar tot 65 A
• MID-gekeurd volgens §25
• S0-interface
• DIN-rail montage (EN 60715 TH35)
• Deeleenheid 18 mm breed, 58 mm diep
• Standbyverlies maximaal 0,4 W

Installatie en gebruik

De wisselstroomteller meet actieve energie via de stroom tussen ingang en uitgang. Het display toont totale energie, herbruikbaar geheugen en actuele waarden voor vermogen, spanning en stroom. De achtergrondverlichting kan worden ingeschakeld via de bediening; bij een foutmelding knippert de achtergrondverlichting. Voor veilig gebruik dient de spanningspad vrijgeschakeld te zijn tijdens werkzaamheden.

Alleen geijkte tellers zijn volgens §25 van de Duitse ijkwet toegelaten voor stroomberekening. Niet-naleving is een overtreding volgens §19. Bij een aansluitfout knippert de achtergrondverlichting.
