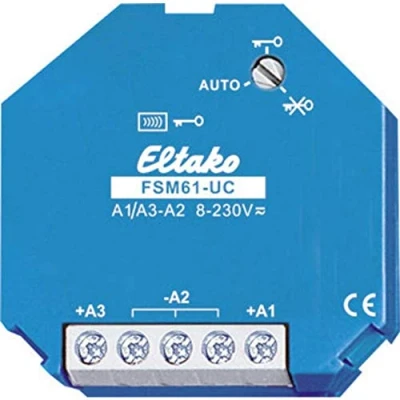

Eltako Zender FSM61-UC Draadloos 2-Kanaals

Eltako FSM61-UC is een draadloze zender inbouwmodule met twee kanalen die signals naar een compatibel gebouwbeheersysteem verzendt. De unit is bedoeld voor inbouwmontage en beschikt over een interne antenne. Met het compacte formaat van 45 x 45 x 18 mm past hij in gangbare wanden en biedt twee kanalen die kunnen worden aangestuurd als draadloze signalen vergelijkbaar met wipschakelaars. De zender verbruikt geen standby-energie en vereist geen permanente voeding, wat zorgt voor een efficiënte installatie zonder voortdurend verbruik. De zender ondersteunt een breed spanningsbereik en kan signalen genereren wanneer stuurspanning aanwezig is, met validatie via brugklemmen tussen A1 en A3 die zorgt voor regelmatige signaling volgens de configuratie.

De FSM61-UC werkt met interne bekabeling en is bedoeld om opdrachten snel en betrouwbaar te verzenden. De twee kanalen kunnen afzonderlijk of samen worden gebruikt om draadloze acties te triggeren, en de signaalduur is afgestemd op de input spanning. De module accepteert een universele stuurspanning op +An/-A2 in zowel AC- als DC-varianten, en de maximale parallele capaciteit van de besturingskabels bij 230 V bedraagt 5 μF, wat overeenkomt met circa 20 meter kabellengte. Bij activering via de ingestelde schakelinrichting wordt een veilig, kortsignaal verzonden. De draaischakelaar regelt codering, met AUTO-stand als operationele modus, en beveiligingsfuncties zijn beschikbaar via specifieke posities van de schakelaar.

Kenmerken

• Draadloze 2-voudige zendeur
• Met interne antenne
• Geen stand-byverbruik
• Voor inbouwmontage
• Twee kanalen (A1 en A3) voor aansturing

Gebruiksscripting

1. Beveiliging activeren: draai de draaischakelaar naar de rechter aanslag (positie sleutel) en druk eenmaal.
2. Codering deactiveren: draai de draaischakelaar naar de linker aanslag (doorgestreepte sleutel) en druk eenmaal.
3. Als A1 en A3 met een brug worden verbonden, wordt 1 x per minuut een draadloos signaal verzonden zolang er stuurspanning aanwezig is.
