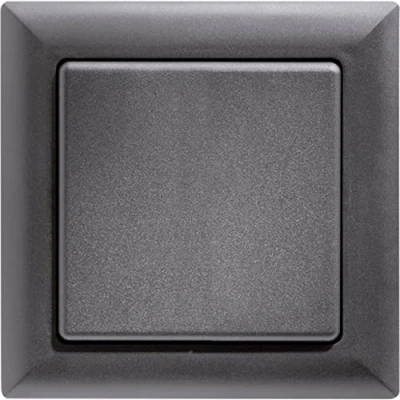

Eltako zender draadloos ft55 an

Eltako FT55-an is een 4-kanaals draadloze schakelaar die zonder batterijen werkt en zichzelf van energie voorziet wanneer er op de knop wordt gedrukt. Het compacte opbouwmodel is geschikt voor opbouw in een 55 mm-schakeldoos en kan op een vlakke ondergrond, wand, glas of meubel worden bevestigd met de meegeleverde vergrendelingen en kleeffolie. Het zenderpakket omvat een frame, verschillende schakelaars en bevestigingsonderdelen, zodat je meteen aan de slag kunt in een Smart Home-systeem.

Het toestel heeft een bereik tot 30 meter in het vrije veld en biedt meerdere signaalopties afhankelijk van de gebruikte knop: een knop met wipschakelaar kan twee signalen verzenden, terwijl een knop met dubbele wipschakelaar er vier kan verzenden. De hoogte bedraagt 15 mm en de buitenafmetingen zijn 80 x 80 mm, met een binnenmaat van het frame van 55 x 55 mm. Het systeem produceert zelf de benodigde energie voor draadloze signalen, waardoor geen aansluitkabels of standbyverbruik is.

De bevestigingsplaat kan zowel op een vlakke ondergrond worden geschroefd als met kleeffolie aan wand, glas of meubels worden bevestigd. De verpakking bevat naast de draadloze module en de vergrendelde wipschakelaar(s) ook een BRF-bevestigingsframe en HP-bevestigingsplaat voor een eenvoudige installatie.

Kenmerken

• 4-kanaals draadloze schakelaar
• Bereik tot 30 m in open veld
• Zonder batterijen, zelfopwekking bij indrukken
• Buitenafmetingen 80 x 80 mm, frame 55 x 55 mm
• Dikte 15 mm, compacte opbouw
• Inclusief frame, W55, DW55, BRF en HP

Gebruik

1. Plaats de bevestigingsplaat vast op de gewenste ondergrond.
2. Klem het frame met de vergrendelingen vast bovenop de bevestigingsplaat.
3. Bevestig de draadloze module met markering 0 (achterkant) altijd bovenaan.
4. Sluit de wipschakelaar aan zoals aangegeven en zorg dat 0 en I aan de achterkant overeenkomen met de module.
5. Gebruik de losse elementen (W55, DW55) afhankelijk van gewenste aantal signalen.
6. Voor montage op een 55 mm-schakeldoos gebruik de meegeleverde hulzen voor schroefbevestiging.
