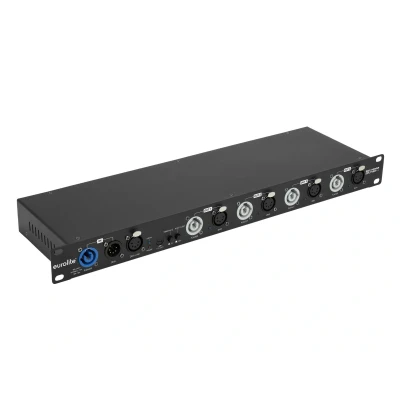

Eurolite DMX Power Splitter 4x4 5-pin XLR

EUROLITE DMX Power Splitter 4x4 5-pin XLR is een betrouwbare DMX512-verdeelsysteem geschikt voor bedrijfsspanning tot maximaal 16 A. De 1-in/4-out DMX-splitter biedt een DMX-ingang en vier DMX-uitgangen met onafhankelijke drivers en statusindicatoren, plus een doorgang om extra splitters te koppelen. De behuizing is ontworpen voor rackmontage in een 19" 1U-ruimte en maakt gebruik van P-Con-voedings- en -uitgangsbussen. De unit ondersteunt bidirectionele communicatie via DMX door middel van RDM en kan desgewenst berichten doorsturen of beheren via RDM-functies. In- en uitgangen zijn galvanisch gescheiden, wat extra beveiliging biedt. De splitter is geschikt voor montage in een apparatuurrek en is voorzien van inschakelbare afsluitweerstand en een schakelbare RDM-filtermodus.

De voeding loopt op 100-240 V AC (50/60 Hz) en verbruikende circa 5 W. Uitgangen leveren gezamenlijk tot vier keer 4 A per kanaal, met aparte DMX-uitgangen en een DMX-doorvoeruitgang. De behuizing is een 19" rack-railvorm met afmetingen van circa 48,3 cm breed, 13,8 cm diep en 4,3 cm hoog, met een gewicht van ongeveer 2,55 kg. De DMX-ingang bestaat uit één 5-pins XLR (M), terwijl er vier DMX-uitgangen zijn met 5-pins XLR (F). De constructie ondersteunt rackmontage en heeft onafhankelijke drives per uitgang, waardoor storing tussen kanalen wordt beperkt.

Kenmerken

• 1 in/4 out DMX-splitter
• RDM-ondersteuning
• galvanisch gescheiden in- en uitgangen
• 4 onafhankelijke DMX-uitgangen
• rackmontage, 19", 1U, 48,3 cm breed

Gebruik

• Gebruik uitsluitend in combinatie met de aangegeven DMX en voedingstypen
• Sluit DMX-bronnen aan op de DMX-ingang en verbind meerdere uitgangen naar DMX-dispositieven
• Schakel RDM-filtermodus in of uit naar behoefte
• Maak gebruik van de doorgang naar extra splitters indien gewenst
• Controleer of de afsluitweerstand correct is ingesteld voor de lineaire DMX-loop
