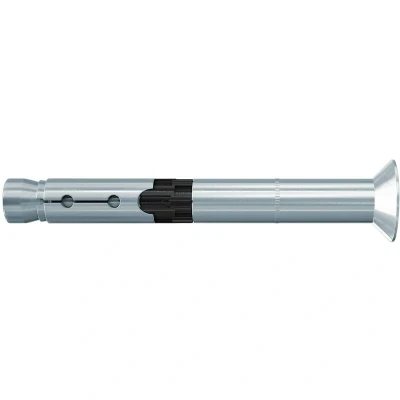

Fischer FH II 10/50 SK Veiligheidsanker Verzonken Kop - 50 Stuks

Het Fischer FH II SK veiligheidsanker is een gegalvaniseerd hulsanker met verzonken kop, ontworpen voor bevestigingen in gescheurd en ongescheurd beton. Doorsteekmontage maakt snelle en efficiënte installatie mogelijk, waarbij bij het aandraaien de conus in de spreidhuls trekt en deze tegen de wand van het boorgat spant. De zwarte kunststof ring voorkomt meedraai-rotatie en vangt de aandraaislip op, waardoor het montagestuk tegen de verankeringsgrond wordt getrokken. Dankzij de verzonken kop ontstaat een volledig vlakke bevestiging die vooral geschikt is voor zichtbare verankeringen. De FH II SK biedt hoge afschuifkrachten en een ontwerp tussen bout en ankerhuls voor minder bevestigingspunten tempo. Het product is toegepast in hekwerken, trappen, ladders en andere staal- en constructiegebonden toepassingen in zowel gescheurd als ongescheurd beton, en is tevens geschikt voor toepassingen in aardbevingsgebieden (seismisch C1 en C2) volgens Europese technische beoordelingen. De hermetische afstemming met holle boren en doordrukmontage vergemakkelijkt montage met beperkte energie. Het materiaal is verzinkt staal, geschikt voor beton C20/25 tot C50/60 en natuursteen met hoge dichtheid, en de verschillende kopvormen (verzonken SK, zeskant S, met moer en onderleg) bieden ontwerpflexibiliteit.

Extra kenmerken en toepassingen

• Verzonken kop mogelijk voor vlak oppervlak
• Geschikt voor zichtbare verankering
• Hoog opneembare afschuifkracht
• Minder bevestigingspunten nodig
• Geoptimaliseerde montage-energie

Technische gegevens

• Boorgat diameter: 10 mm
• Min. gatdiepte doorsteekmontage: 105 mm
• Pluglengte: 100 mm
• Klembereik: 50 mm
• Materiaal: Staal verzinkt
• ETA keur: Ja
• Inhoud: 50 stuks

Usage

1. Plaats het anker in de doorsteekopening.
2. Draai het anker aan; de conus trekt in de spreidhuls.
3. De spreidhuls spant tegen de boorgatwand.
4. De zwarte kunststof ring voorkomt rotatie tijdens montage.
5. Het montagestuk wordt tegen de verankeringsgrond getrokken.
6. Door de relatie tussen bout en ankerhuls ontstaat hogere afschuifkracht.
7. De geoptimaliseerde geometrie vermindert de montagemoeite; holle boren zijn toegestaan.
