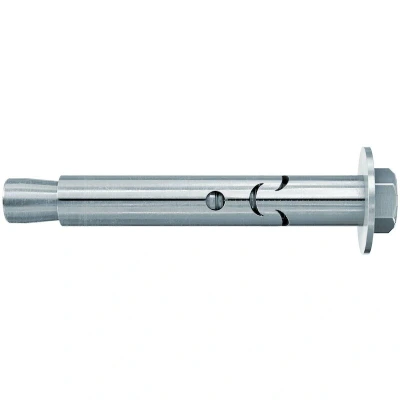

Fischer Hulsanker - FSA 10x60/10 S - Verzinkt - 68523

Het Fischer Hulsanker FSA-S is een gegalvaniseerd staal anker met zeskante schroef voor constructieve bevestigingen in ongescheurd beton. Het wordt geplaatst in een tijdbesparende doorsteekmontage en trekt bij het aandraaien de conus in de spreidhuls, waardoor deze tegen de wand van het boorgat spant. De ponsgaten nemen de aandraaislip op als een kreukelzone, waardoor het montagestuk tegen de verankeringsondergrond wordt getrokken. De halvemaanvormige huls dient als kreukelzone en maakt axiaal verkorten bij aandraaien mogelijk, wat een stevige bevestiging oplevert. De geoptimaliseerde geometrie minimaliseert zetenergie, waardoor gebruik in extreem kleine ruimten mogelijk is. De losneembare schroefbevestiging maakt een vlakke verwijdering van het oppervlak mogelijk, en de optie voor verschillende kopvormen (zeskantkop of boutuitvoering met moer en onderlegring) biedt flexibele ontwerpmogelijkheden. Geschikt voor doordrukmontage in beton C12/15 tot C20/25 en natuursteen met hoge dichtheid. De FSA-S is ideaal voor niet-veiligheidsrelevante bevestigingen zoals consoles, leuningen of kabelgoten en gevelsystemen, met een minimale verankeringsdiepte van circa 40 mm.

Extra informatie

• De halve maanvorm in de huls fungeert als kreukelzone en trekt het aanbouwdeel tegen het bouwdeel.
• Na montage is geen uitstekend draad zichtbaar (FSA-S).
• Onderlegring: buitendiameter 24 mm, dikte 2,1 mm.
• Sluitsleutelwijdte: 13 mm.

Kenmerken

• Doorsteekmontage voor snellere installatie
• Halve maan vorm als kreukelzone
• Axiaal verkorten bij aandraaien
• Geen uitstekende draad bij FSA-S
• Geschikt voor beton C12/15 tot C20/25
• Kopvormen: zeskantkop of bout met moer en onderlegring

Gebruikshandleiding

1. Het fischer Hulsanker FSA-S wordt in de tijdbesparende doorsteekmontage geplaatst.
2. Bij het aandraaien wordt de conus in de spreidhuls getrokken en spant deze tegen de wand van het boorgat.
3. De ponsgaten nemen de aandraaislip net als een kreukelzone op.
4. Zo wordt het montagestuk tegen de verankeringsondergrond getrokken.
5. De losneembare schroefbevestiging maakt een vlakke verwijdering van het oppervlak mogelijk.
6. Bij het aanbrengen van koppel wordt de conus in de spreidingsklem getrokken, waardoor deze tegen de boorgatwand wordt geklemd.
