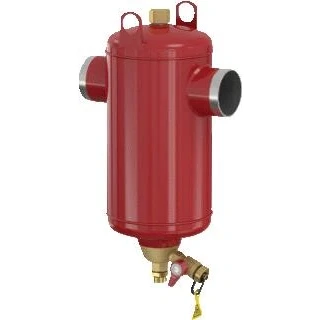

FLAMCO CLEAN VUILAFSCHEIDER 100S SMART

Etim Groep: Filter/afscheider Etim Klasse: Lucht-/slamscheider Productnaam: Flamco Clean Smart S DN100 Merk: FLAMCO Producttype: Smart Air & Dirt (>=DN50) Materiaal: Staal Type afscheider: Vuil Uitvoering: horizontaal Materiaal van de behuizing: Staal Materiaalkwaliteit behuizing: overige Variabele stroomrichting: Nee Geschikt voor verwarming: Ja Geschikt voor koelen: Ja Nominale diameter: DN 100 Buitendiameter buis: 114,3 millimeter Aansluiting: Lasuiteinde Werkingsprincipe: overige Bouwlengte: 370 Millimeter Drukklasse artikel: PN 10 Met aftapkraan: Ja Oppervlaktebescherming: onbehandeld Max. mediumtemperatuur (continu bedrijf): 110 graden Celsius Magneetpositie: intern Doorstroomcapaciteit: 0 - 110.24 m³/h Geschikt voor open systemen: Nee Geschikt voor gesloten systemen: Ja Uitloopkraan: Ja Met verwijderbaar filter: Nee Filter terugspoelbaar: Nee Met automatische ontluchter: Ja Met koppelingen: Nee Sprongafstand ingang/uitgang: 0 millimeter Max. werkdruk: 10 Bar Met isolatie: Nee Met geïntegreerde bijvulautomaat: Nee Model: Flamco Clean Smart S (10 bar) Nominale inhoud [l]: 25 Aansluiting DN: 100 Aansluiting [mm]: 114,3 Afmetingen A [mm]: 620 Afmetingen B [mm]: 370 Afmetingen C [mm]: 172 Afmetingen D [mm]: 270 K v * [m 3 /h] (ΔP = 1 bar): 311 Gewicht [kg]: 20 * Kv = Q / √ΔP Q: Debiet [m3/h] ΔP: Drukverlies over product (1 bar)Debietfactor Kv: Debiet [m3/h] dat ontstaat bij een drukval van 1 bar op het product. Dit verschilt van het maximaal toelaatbare debiet van het product.** 4-gaats flensaansluiting. Uitgerust met lasaansluitingen. Maximale werkdruk: 10 bar. Geschikt voor installaties met een maximale doorstroomtemperatuur van 120 °C. Geschikt voor glycoloplossingen tot 50%. Goedkeuring conform EU-richtlijn drukapparatuur 2014/68/EU. Beschrijving Voor gesloten verwarmings- en koelsystemen.Vuilafscheiders beschermen verwarmingsketels, pompen en appendages tegen beschadigingen door de afzetting van vuildeeltjes. Vuilafscheiders bieden daarnaast voordelen wanneer ze in oude systemen worden gebruikt of wanneer een open systeem in een gesloten systeem wordt omgezet.Voorkomt de afzetting van vuildeeltjes in de verwarmingsketel. Het verwijderen van vuildeeltjes uit het installatiewater verlengt de levensduur van pompen, besturingseenheden en andere systeemaccessoires. Tot 60% betere prestaties in vergelijking met conventionele slamafscheiders. Extreem lage stromingsweerstand en daardoor een lager energieverbruik. Standaard stroomsnelheid tot 3 m/s. 25 Neodymium supermagneten voor magnetietafscheiding in de vuilvangereenheid geïntegreerd. Constante prestaties gedurende de gehele levensduur. Weinig onderhoud. Type | Nominale inhoud [l] | Aansluiting | Afmetingen | Kv * [m3/h] (ΔP = 1 bar) | Gewicht [kg] | Bestelnummer DN | [mm] | A [mm] | B [mm] | C [mm] | D [mm] Flamco Clean Smart 50 S | 8 | 50 | 60,3 | 475 | 260 | 175 | 93 | 9 | 1 | 31121 Flamco Clean Smart 65 S | 8 | 65 | 76,1 | 475 | 260 | 175 | 140 | 10 | 1 | 31122 Flamco Clean Smart 80 S | 25 | 80 | 88,9 | 620 | 370 | 270 | 209 | 17 | 1 | 31123 Flamco Clean Smart 100 S | 25 | 100 | 114,3 | 620 | 370 | 270 | 311 | 20 | 1 | 31124 Flamco Clean Smart 125 S | 59 | 125 | 139,7 | 790 | 525 | 360 | 459 | 36 | 1 | 31125 Flamco Clean Smart 150 S | 60 | 150 | 168,3 | 790 | 525 | 360 | 675 | 37 | 1 | 31126 Flamco Clean Smart 200 S | 123 | 200 | 219,1 | 970 | 650 | 450 | 1340 | 57 | 1 | 31127 * Kv = Q / √ΔP Q: Debiet [m3/h] ΔP: Drukverlies over product (1 bar)Debietfactor Kv: Debiet [m3/h] dat ontstaat bij een drukval van 1 bar op het product. Dit verschilt van het maximaal toelaatbare debiet van het product.** 4-gaats flensaansluiting.

Flamco Clean Smart S lucht-/vuilafscheider v cv/koeling staal uitwendige buisdiameter 114.3mm inbouwmaat 370mm aansluitmaat DN 100 soort afscheider vuil uitvoering horizontaal geschikt voor verwarming geschikt voor koeling nom. binnendiameter DN 100 laseind bouwlengte 370mm,
