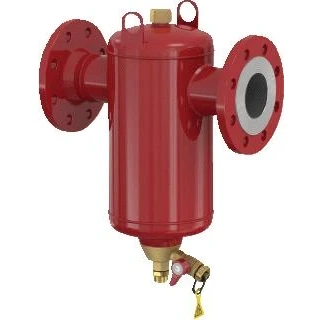

FLAMCO CLEAN VUILAFSCHEIDER 65F SMART

Etim Groep: Filter/afscheider Etim Klasse: Lucht-/slamscheider Productnaam: Flamco Clean Smart F DN65 [8 Hole] Merk: FLAMCO Producttype: Smart Air & Dirt (>=DN50) Materiaal: Staal Type afscheider: Vuil Uitvoering: horizontaal Materiaal van de behuizing: Staal Materiaalkwaliteit behuizing: overige Variabele stroomrichting: Nee Geschikt voor verwarming: Ja Geschikt voor koelen: Ja Nominale diameter: DN 65 Buitendiameter buis: 76.1 Millimeter Aansluiting: Flens Werkingsprincipe: overige Normflens: DIN Bouwlengte: 350 Millimeter Drukklasse artikel: PN 10 Met aftapkraan: Ja Oppervlaktebescherming: onbehandeld Max. mediumtemperatuur (continu bedrijf): 120 graden Celsius Magneetpositie: intern Doorstroomcapaciteit: 0 - 48.99 m³/h Geschikt voor open systemen: Nee Geschikt voor gesloten systemen: Ja Uitloopkraan: Ja Met verwijderbaar filter: Nee Filter terugspoelbaar: Nee Met automatische ontluchter: Nee Met koppelingen: Nee Sprongafstand ingang/uitgang: 0 millimeter Max. werkdruk: 10 Bar Met isolatie: Nee Met geïntegreerde bijvulautomaat: Nee Model: Flamco Clean Smart F (10 bar) Nominale inhoud [l]: 8 Aansluiting DN: 65 Aansluiting [mm]: 76,1 Afmetingen A [mm]: 475 Afmetingen B [mm]: 350 Afmetingen C [mm]: 129 Afmetingen D [mm]: 175 K v * [m 3 /h] (ΔP = 1 bar): 140 Gewicht [kg]: 16 * Kv = Q / √ΔP Q: Debiet [m3/h] ΔP: Drukverlies over product [bar]** 4-gaats flensaansluiting. Met flensaansluiting conform EN 1092-1 PN16. Maximale werkdruk: 10 bar. Modellen met een maximale bedrijfsdruk van 25 bar zijn op aanvraag verkrijgbaar. Geschikt voor installaties met een maximale doorstroomtemperatuur van 120 °C. Geschikt voor glycoloplossingen tot 50%. Goedkeuring conform EU-richtlijn drukapparatuur 2014/68/EU. Beschrijving Voor gesloten verwarmings- en koelsystemen.Vuilafscheiders beschermen verwarmingsketels, pompen en appendages tegen beschadigingen door de afzetting van vuildeeltjes. Vuilafscheiders bieden daarnaast voordelen wanneer ze in oude systemen worden gebruikt of wanneer een open systeem in een gesloten systeem wordt omgezet.Voorkomt de afzetting van vuildeeltjes in de verwarmingsketel. Het verwijderen van vuildeeltjes uit het installatiewater verlengt de levensduur van pompen, besturingseenheden en andere systeemaccessoires. Tot 60% betere prestaties in vergelijking met conventionele slamafscheiders. Extreem lage stromingsweerstand en daardoor een lager energieverbruik. Standaard stroomsnelheid tot 3 m/s. 25 Neodymium supermagneten voor magnetietafscheiding in de vuilvangereenheid geïntegreerd. Constante prestaties gedurende de gehele levensduur. Weinig onderhoud. Type | Nominale inhoud [l] | Aansluiting | Afmetingen | Kv * [m3/h] (ΔP = 1 bar) | Gewicht [kg] | Bestelnummer DN | [mm] | A [mm] | B [mm] | C [mm] | D [mm] Flamco Clean Smart 50 F | 8 | 50 | 60,3 | 475 | 350 | 175 | 93 | 14 | 1 | 31021 Flamco Clean Smart 65 F | 8 | 65 | 76,1 | 475 | 350 | 175 | 140 | 16 | 1 | 31022 Flamco Clean Smart 65 F ** | 8 | 65 | 76,1 | 475 | 350 | 175 | 140 | 16 | 1 | 31023 Flamco Clean Smart 80 F | 25 | 80 | 88,9 | 620 | 470 | 270 | 209 | 25 | 1 | 31024 Flamco Clean Smart 100 F | 25 | 100 | 114,3 | 620 | 470 | 270 | 311 | 29 | 1 | 31025 Flamco Clean Smart 125 F | 59 | 125 | 139,7 | 790 | 635 | 360 | 459 | 48 | 1 | 31026 Flamco Clean Smart 150 F | 60 | 150 | 168,3 | 790 | 635 | 360 | 675 | 52 | 1 | 31027 Flamco Clean Smart 200 F | 123 | 200 | 219,1 | 970 | 774 | 450 | 1340 | 80 | 1 | 31028 Flamco Clean Smart 250 F | 287 | 250 | 273,0 | 1272 | 990 | 600 | 1952 | 158 | 1 | 31029 Flamco Clean Smart 300 F | 333 | 300 | 323,9 | 1437 | 1006 | 600 | 2830 | 184 | 1 | 31030 Flamco Clean Smart 350 F | 646 | 350 | 355,6 | 1581 | 1214 | 800 | 4084 | 321 | 1 | 31031 Flamco Clean Smart 400 F | 731 | 400 | 406,4 | 1754 | 1220 | 800 | 5866 | 348 | 1 | 31032 Flamco Clean Smart 500 F | 1384 | 500 | 508,0 | 2081 | 1580 | 1000 | 8387 | 635 | 1 | 31033 Flamco Clean Smart 600 F | 2390 | 600 | 610,0 | 2477 | 1870 | 1200 | 11939 | 963 | 1 | 31034 * Kv = Q / √ΔP Q: Debiet [m3/h] ΔP: Drukverlies over product [bar]** 4-gaats flensaansluiting.

Flamco Clean Smart F lucht-/vuilafscheider v cv/koeling staal uitwendige buisdiameter 76.1mm inbouwmaat 350mm aansluitmaat DN 65 soort afscheider vuil uitvoering horizontaal geschikt voor verwarming geschikt voor koeling nom. binnendiameter DN 65 flens bouwlengte 350mm,
